FIBER LT-4060 lasersnijmachine - 1500 W, 600 × 400 mm
Compacte MAX-snijder met doorvoertafel, Au3Tech A130M-kop en CWFL-1500-koeler.
Metaal snijden volgens uw eigen ontwerpen
Creëer technische elementen, borden en behuizingsonderdelen op uw eigen FIBER-snijmachine. Lasertechnologie geeft u de vrijheid om contouren, gaten en arrangementen van meerdere details in één project te implementeren.
De LT-4060 is een gesloten FIBER lasersnijmachine voor het bewerken van kleine en middelgrote metalen details. Met het optische vermogen van de 1500 W en het 600 × 400 mm-veld kunt u borden, panelen, handgrepen, behuizingselementen en korte series onderdelen voorbereiden. De machine maakt gebruik van een MAX MFSC-1500C-bron, een Au3Tech A130M-kop en een MCC100-besturing met NexCut X1. De kop beschikt over handmatige scherpstelling en Live Focus voor het volgen van de hoogte boven het plaatwerk. De X/Y-stappenaandrijving en Z-servo werken samen in een compact ontwerp met lineaire geleidingen.
Uw eigen metaalbewerking opent de mogelijkheid tot het maken van prototypes, korte series en lopende bestellingen. Je hebt controle over de geometrie van het project en de organisatie van het werk in de fabriek.
Metalen details snijden met een FIBER laser
De belangrijkste voordelen
1500 W voor het snijden van metaal
MAX MFSC-1500C is een bron in continue modus met een nominale golflengte van 1080 nm en waterkoeling. Dit is een goede richting voor een reclamestudio, een prototypingworkshop en een fabriek die technische onderdelen produceert.
Vuur en hoogte onder controle
De A130M-kop is voorzien van een QBH-connector, een stofdicht ontwerp en een vervangbare beschermende lens aan de onderkant. De vervangbare beschermende lens en het stofdichte ontwerp maken de kop praktisch voor dagelijkse taken.
Meer vrijheid met een langer laken
De getande messentafel beperkt het contactoppervlak van de steunen met het plaatwerk. Een uittrekbare lade maakt het gemakkelijker om klein afval te verzamelen en de volgende reeks details te ordenen.
NexCut X1 op de machine
Het aanraakpaneel biedt toegang tot homing, handmatige asbeweging, gas geven, laserbesturing, projectimport en taaklancering. Dit is een handige oplossing voor frequente geometriewijzigingen en korte serieproductie.
Soepele beweging in een compact ontwerp
Leadshine-stappenmotoren werken in de X/Y-assen, en een servoaandrijving werkt in de Z-as. U krijgt een station voor contouren, gaten en lay-outs van plaatwerkonderdelen.
Koelmachine in de ingestelde configuratie
De CWFL-1500-koelmachine maakt deel uit van de set en zorgt voor de koeling van de laser en de optiek. U beschikt over een bron, kop en koeling afgestemd op één productiestation.
Werken met contouren en plaatdetails
Het pootmotief uitsnijden
Hart met uitgesneden motief
Gaten in het stalen paneel
Ideeën voor toepassingen
Prototypes en korte series
Onderdelen voor ontwerpverificatie en daaropvolgende versies van het project.
Technische details
Handgrepen, panelen, beugels en behuizingselementen.
Reclame en markeringen
Borden, borden en decoraties van metaal.
Bron MAX
1500 W in FIBER CW-technologie
MAX MFSC-1500C is een bron in continue modus met een nominale golflengte van 1080 nm en waterkoeling. Het optische vermogen van de 1500 W is een van de parameters van de metaalsnijconfiguratie. De MAX-bron levert energie voor het lasersnijden van plaatwerk. De compacte machine combineert optische kracht met een handig formaat voor kleine werkstukken.
Dit is een goede richting voor een reclamestudio, een prototypingworkshop en een fabriek die technische onderdelen produceert.

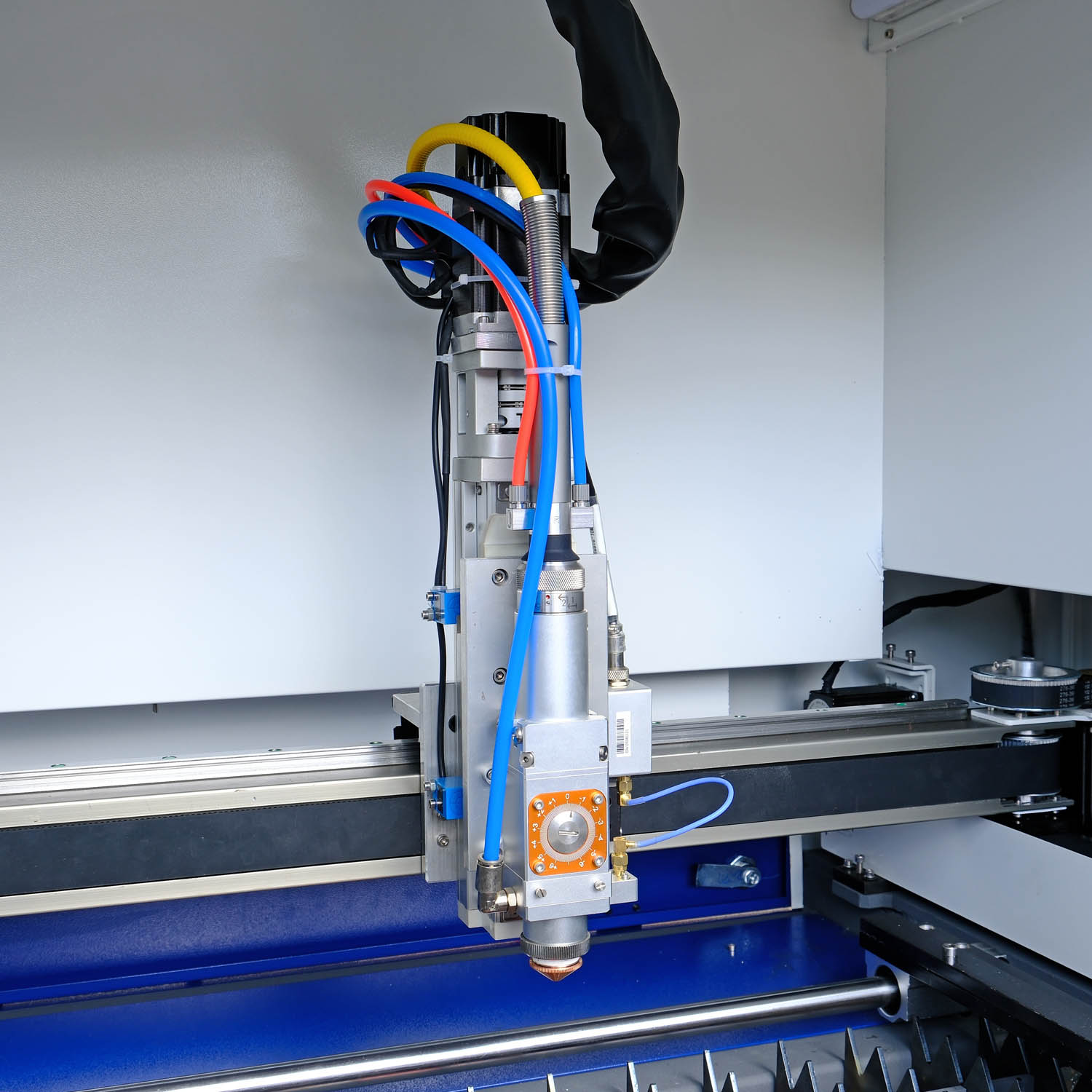

Au3Tech A130M kop
Handmatige scherpstelling en Live Focus-hoogtetracking
De A130M-kop is voorzien van een QBH-connector, een stofdicht ontwerp en een vervangbare beschermende lens aan de onderkant. Het scherpstelpunt wordt handmatig ingesteld met de knop in het bereik van −7 tot +7 mm. Met handmatige scherpstelling kunt u het brandpunt op het plaatwerk aanpassen. Live Focus houdt tijdens het proces de hoogte van het hoofd bij.
De vervangbare beschermende lens en het stofdichte ontwerp maken de kop praktisch voor dagelijkse taken.

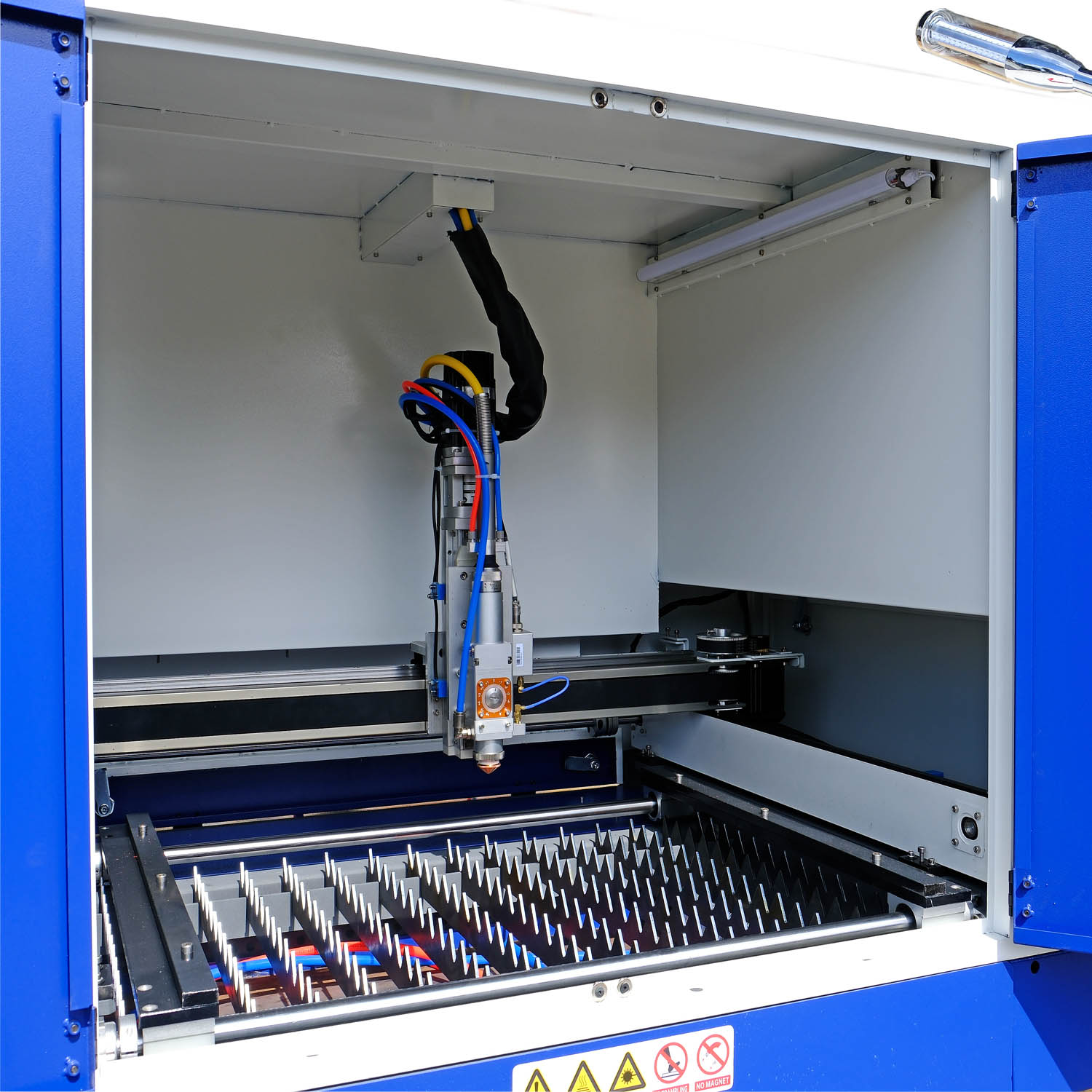

Doorgeeftafel
600 × 400 mm en plaatverwerking in fasen

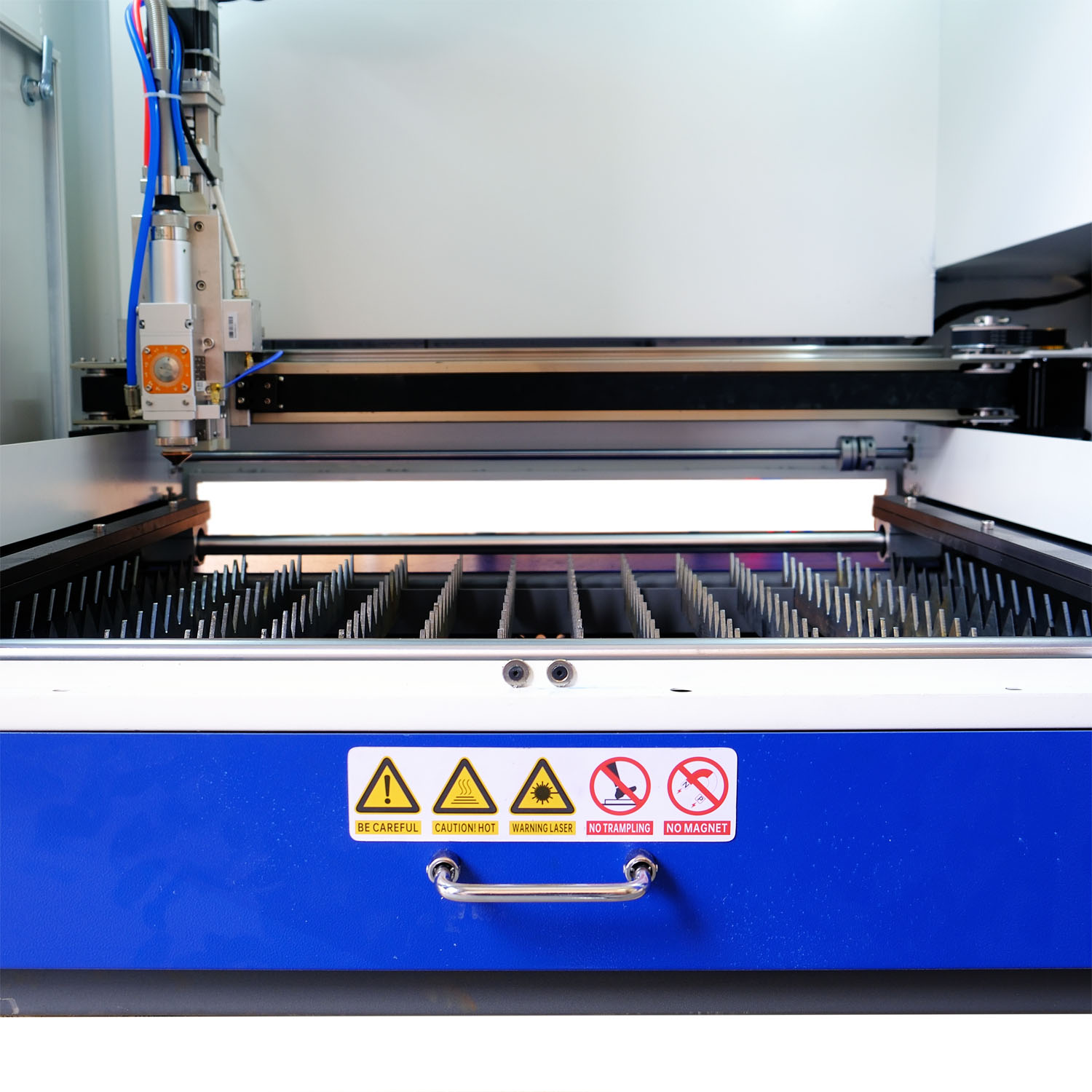

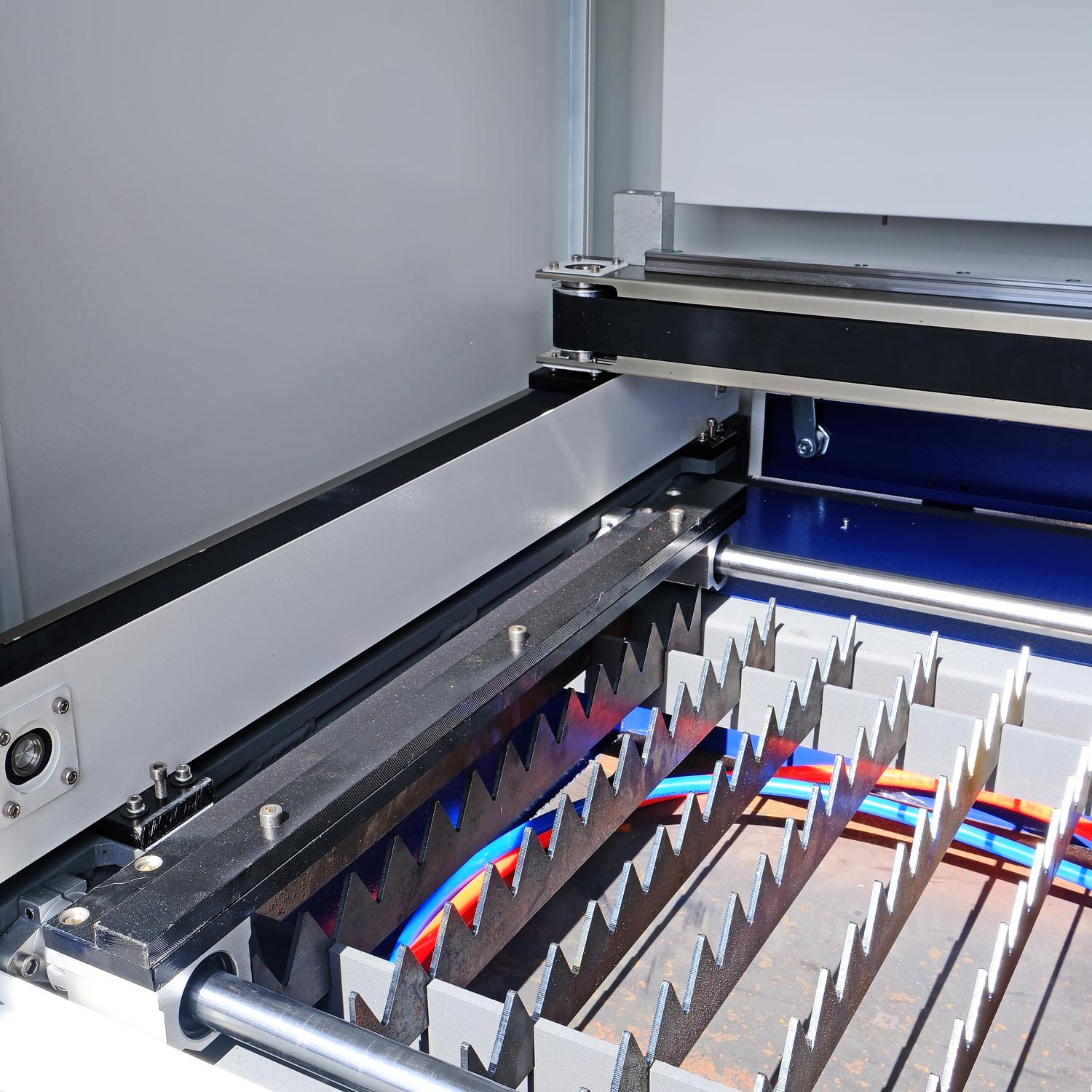

De getande messentafel beperkt het contactoppervlak van de steunen met het plaatwerk. Dankzij de doorvoer kunt u het vel buiten de binnenkant van de doos schuiven en tussen taken verplaatsen. Door de doorvoer kun je een langere plaat in gedeelten hanteren en de messentafel ondersteunt het materiaal in het snijveld.
Een uittrekbare lade maakt het gemakkelijker om klein afval te verzamelen en de volgende reeks details te ordenen.

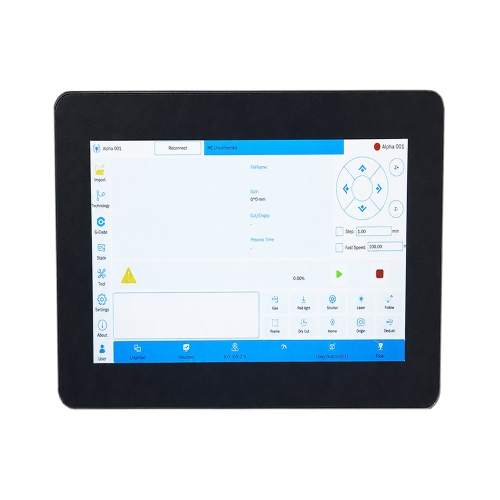

Au3Tech-besturing
MCC100 en NexCut X1 met aanraakscherm

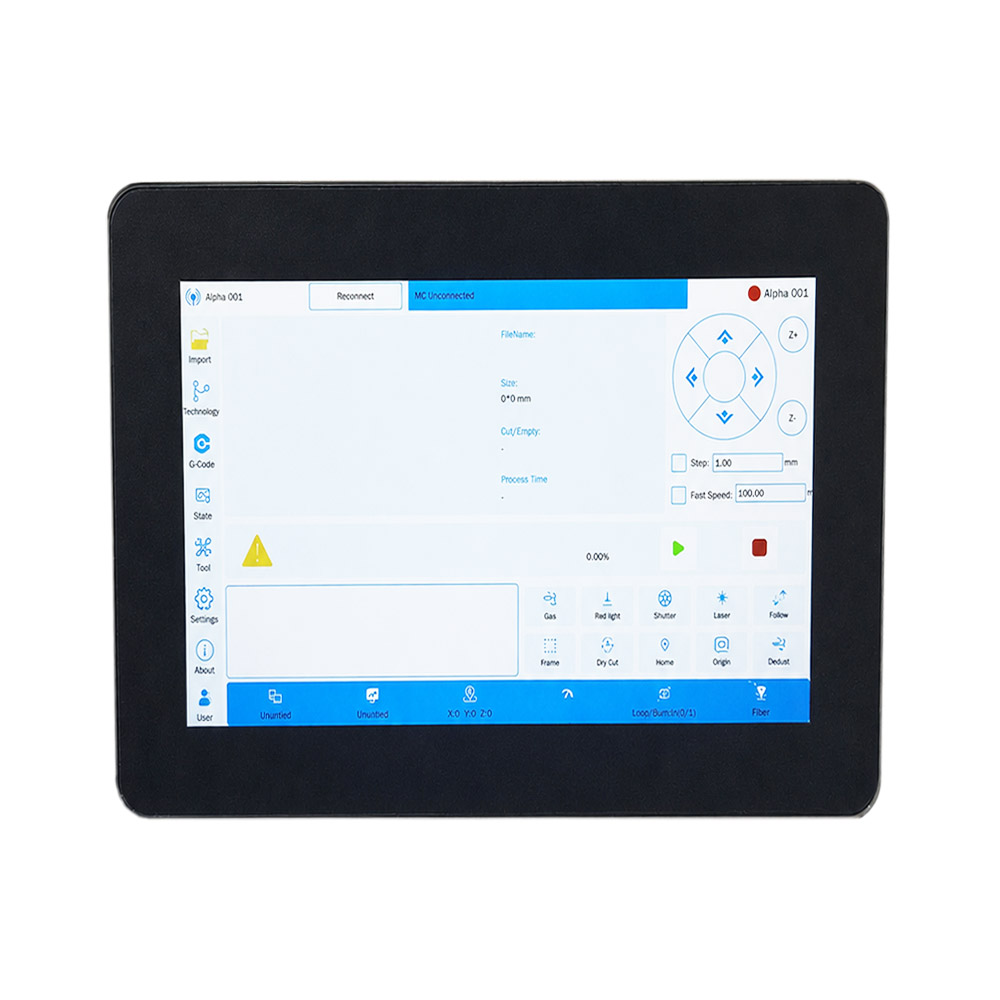

Het aanraakpaneel biedt toegang tot homing, handmatige asbeweging, gas geven, laserbesturing, projectimport en taaklancering. NexCut X1 werkt met de MCC100-controller en ondersteunt onder meer DXF en CAD-ontwerpbestanden. Het aanraakpaneel en de software ondersteunen het ontwerp en de functies van het apparaat. Met populaire CAD-bestanden kunt u uw eigen contouren creëren.
Dit is een handige oplossing voor frequente geometriewijzigingen en korte serieproductie.

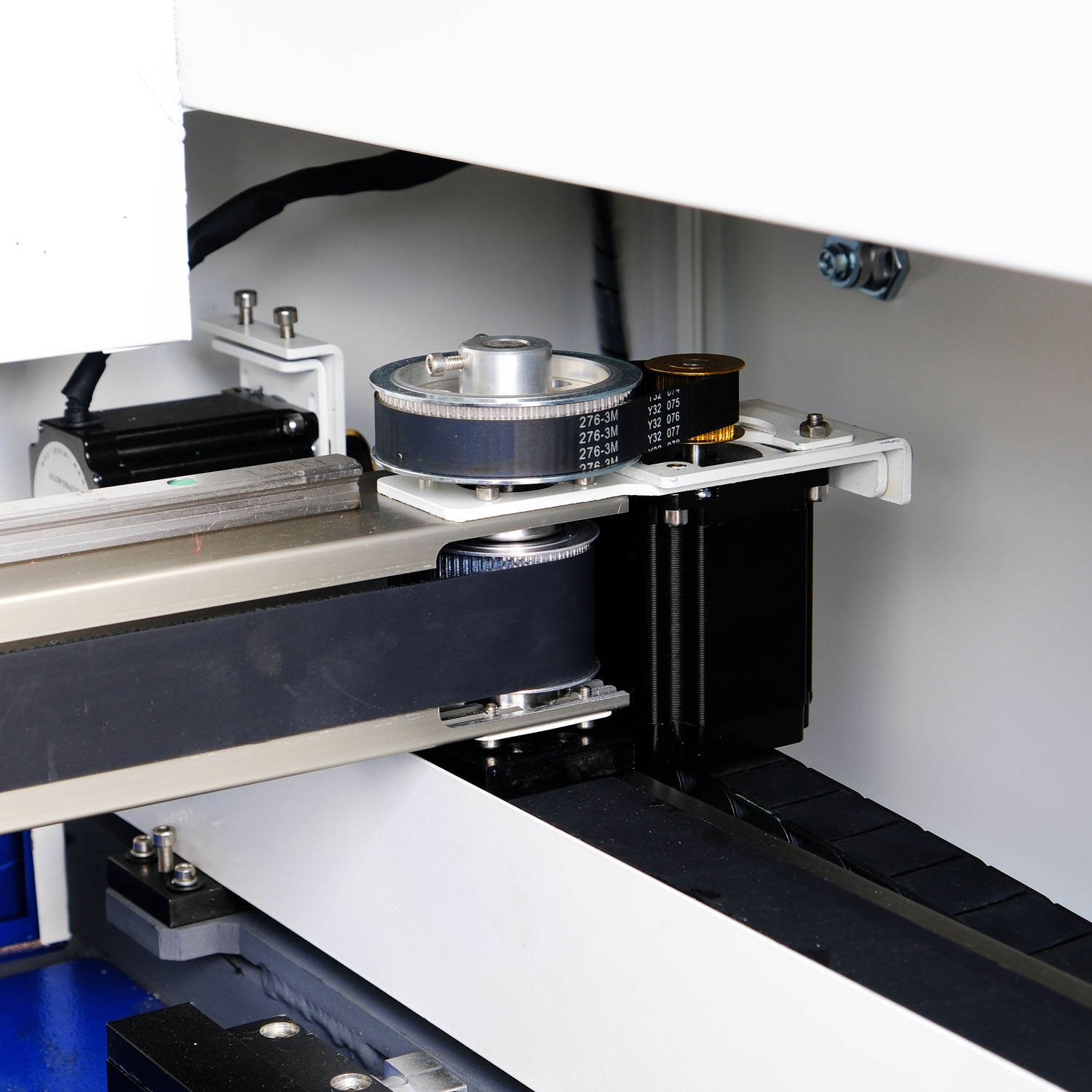

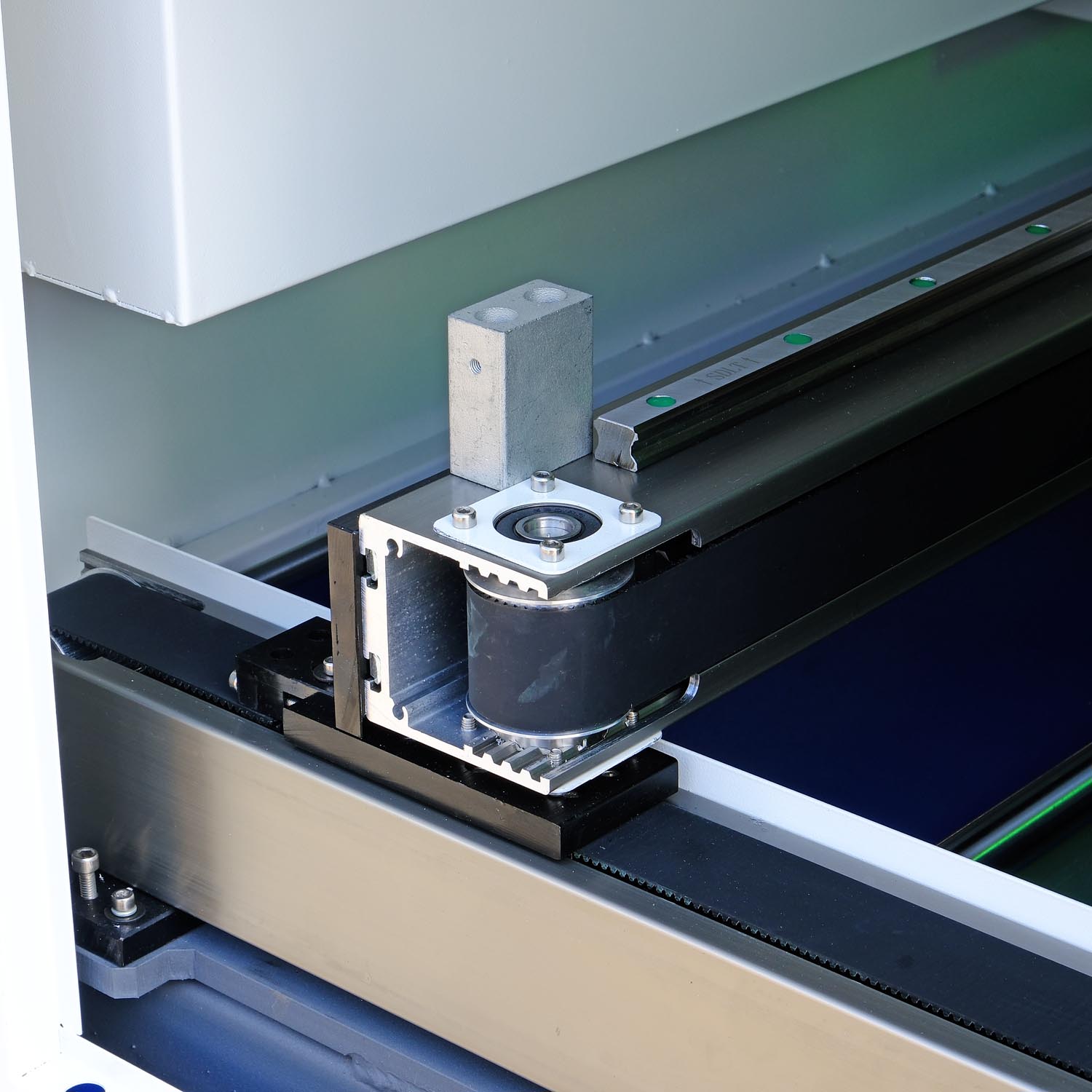

As-mechanica
Lineaire geleidingen, riemaandrijving en Z-servo

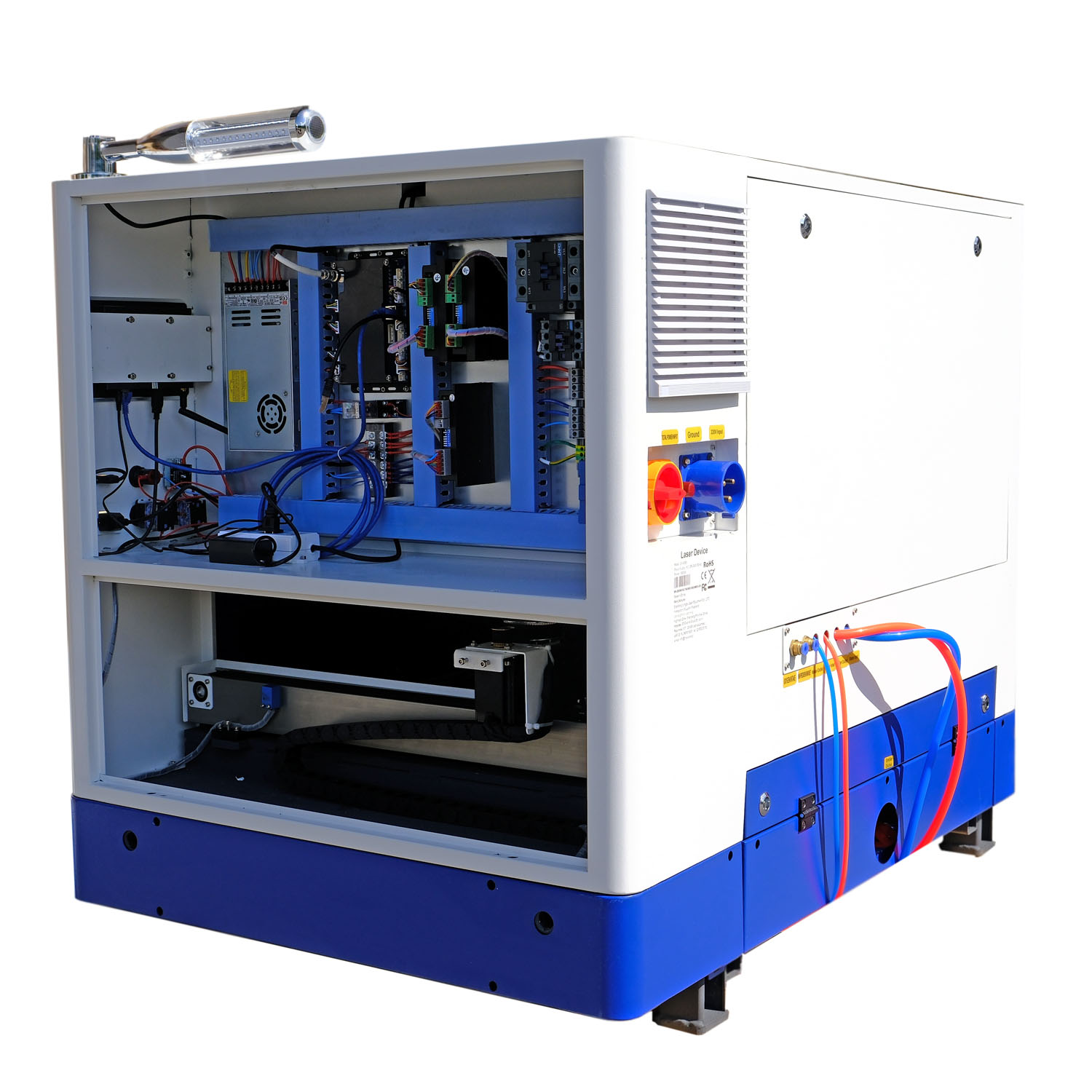

Leadshine-stappenmotoren werken in de X/Y-assen, en een servoaandrijving werkt in de Z-as. Modulaire riemtransmissie en lineaire geleidingen houden de structuur compact. Het systeem van aandrijvingen en geleidingen is verantwoordelijk voor de beweging van het hoofd volgens het ontwerp. Dankzij de compacte mechanica kunt u een handig formaat van de machine behouden.
U krijgt een station voor contouren, gaten en lay-outs van plaatwerkonderdelen.

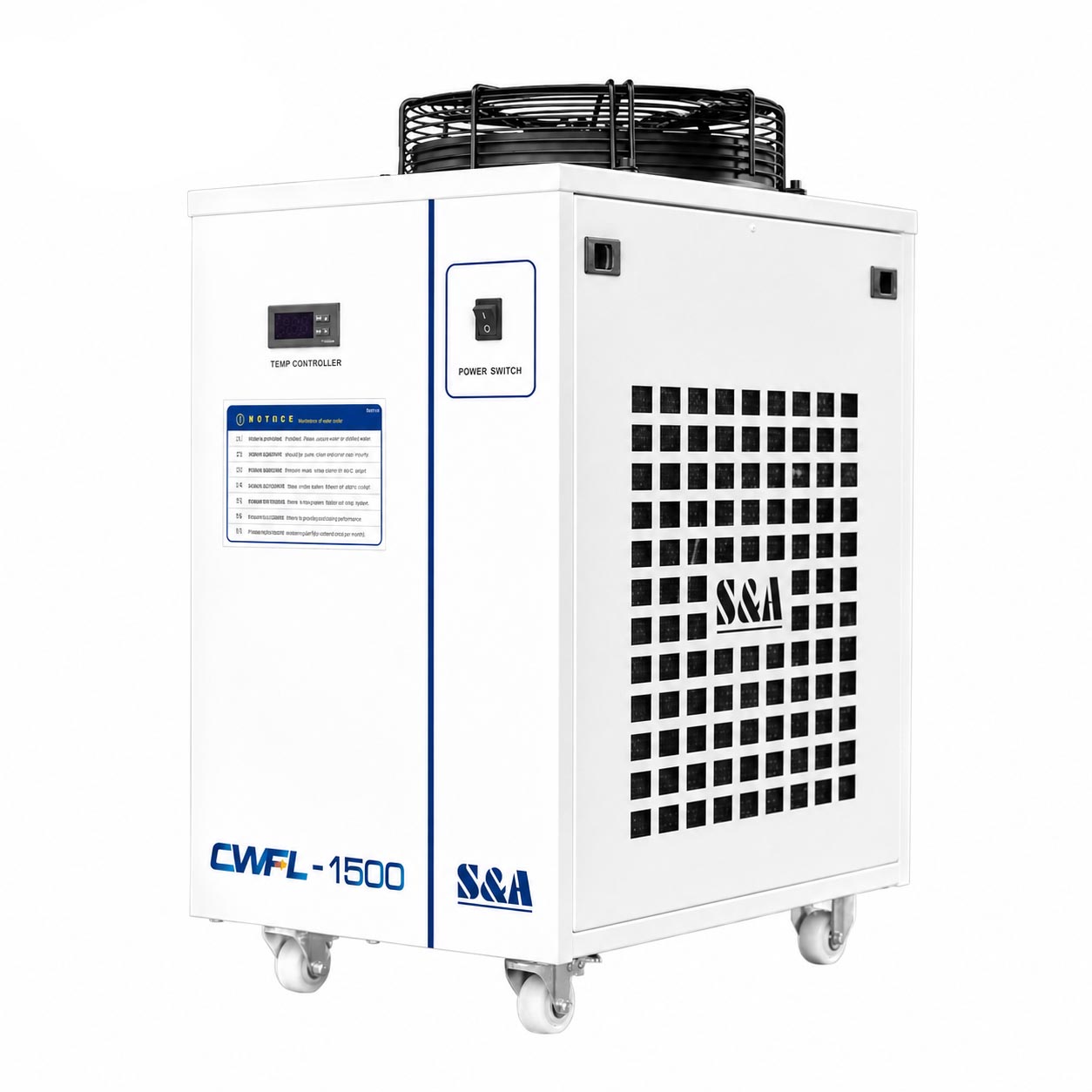

Waterkoeling
CWFL-1500 naar de bron en het optische pad
De CWFL-1500-koelmachine maakt deel uit van de set en zorgt voor de koeling van de laser en de optiek. Het koelsysteem ondersteunt stabiele thermische omstandigheden van de laser tijdens de taak. Bijpassende uitrusting maakt deel uit van de aangeboden configuratie.
U beschikt over een bron, kop en koeling afgestemd op één productiestation.

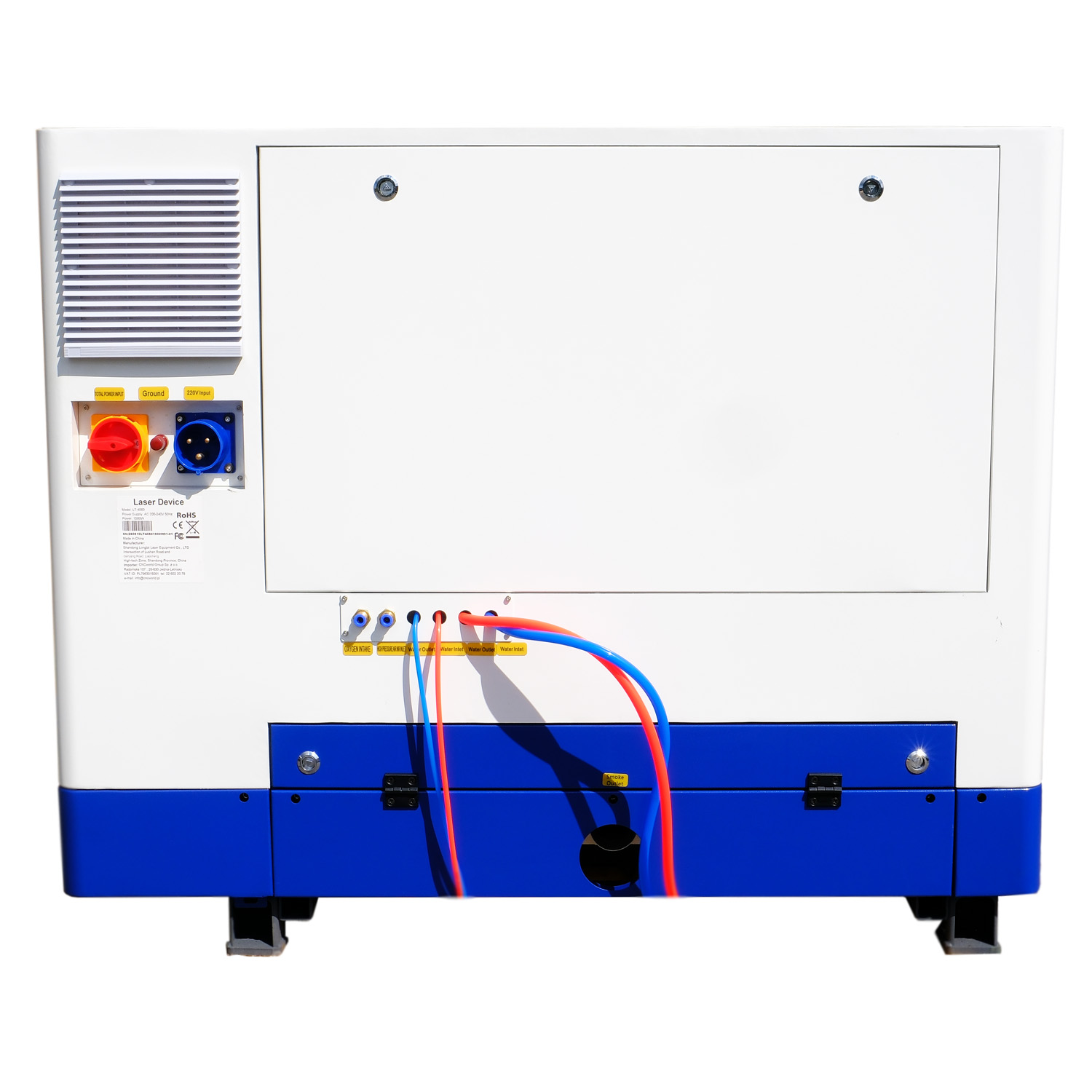

Gas en installatie
Aparte zuurstof- en gemeenschappelijke stikstof/lucht-aansluiting
Met de aansluitingen kunt u zuurstof of stikstof/perslucht voorbereiden voor het juiste proces. Aparte aansluitingen maken het mogelijk om binnen de machineconfiguratie verschillende werkgassen te gebruiken.
Deze vrijheid ondersteunt de uitvoering van projecten met verschillende metalen en de selectie van het proces voor de verwachte randafwerking.

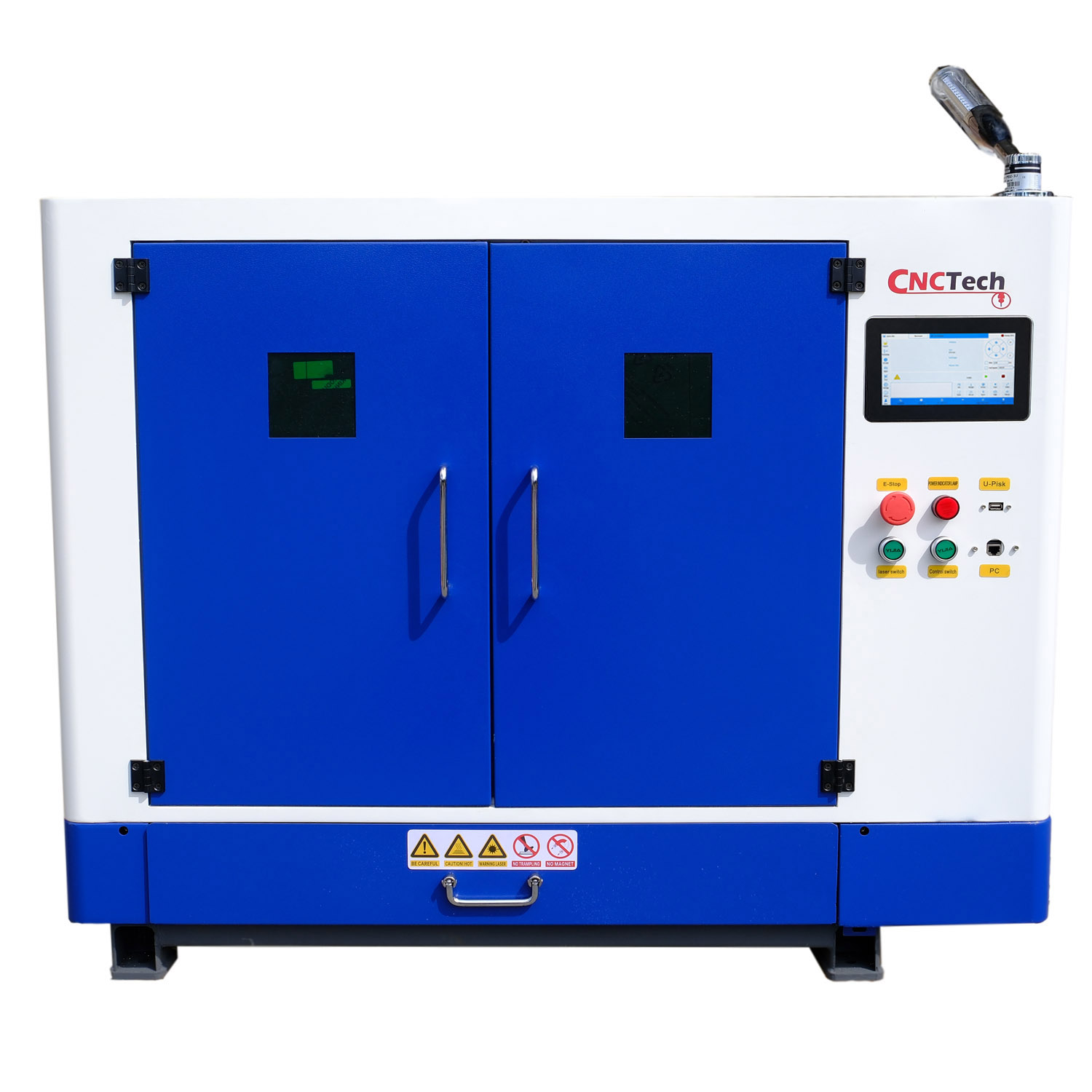

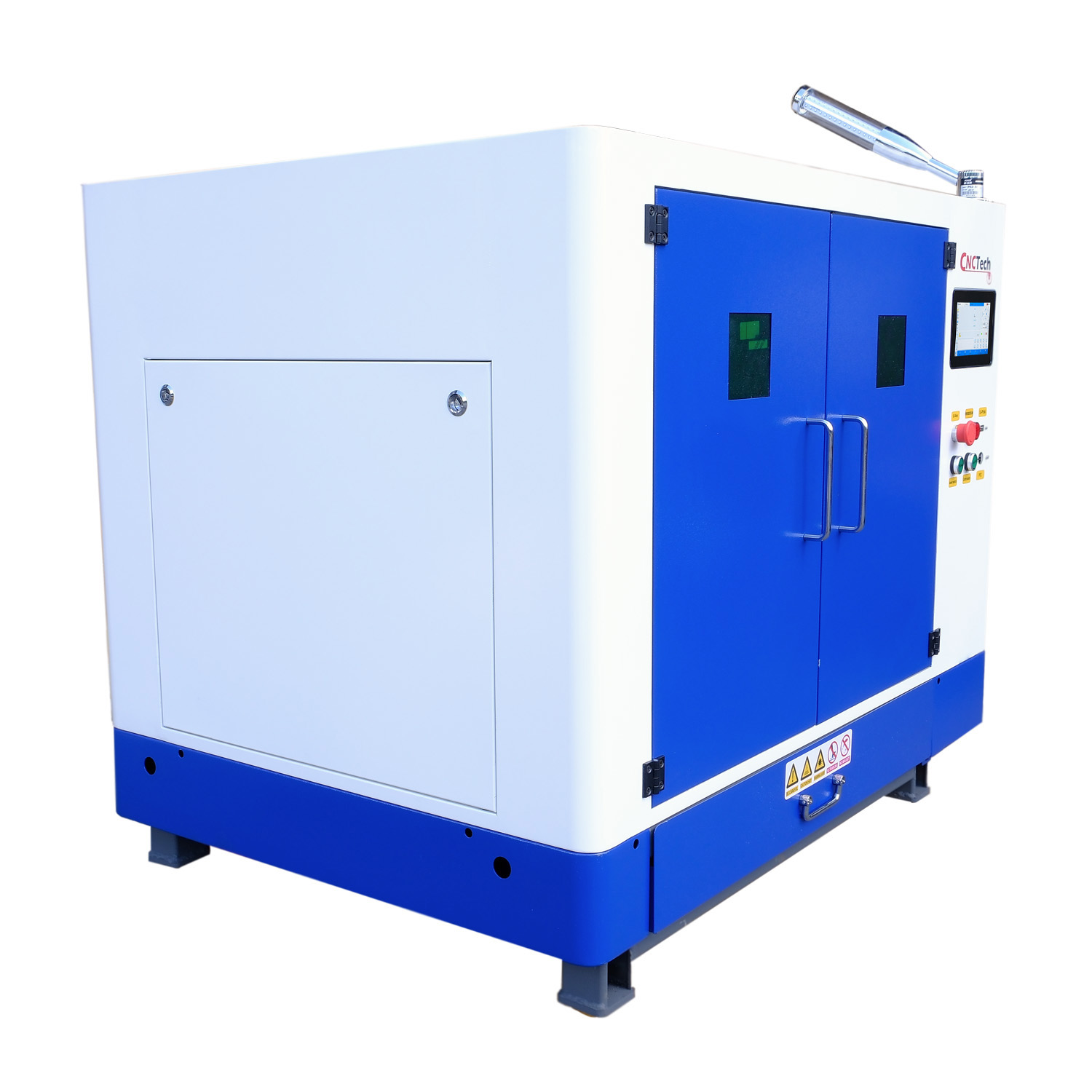

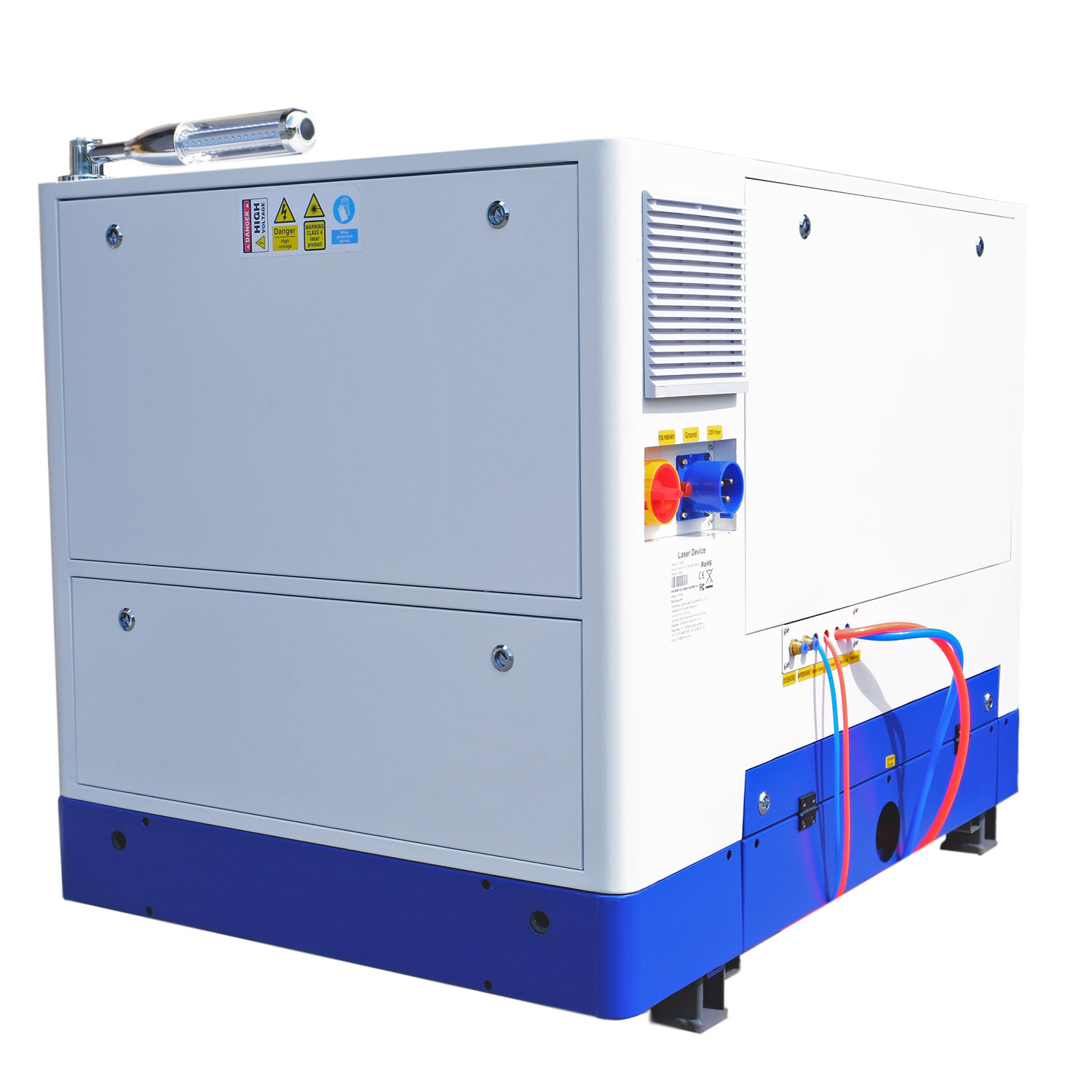

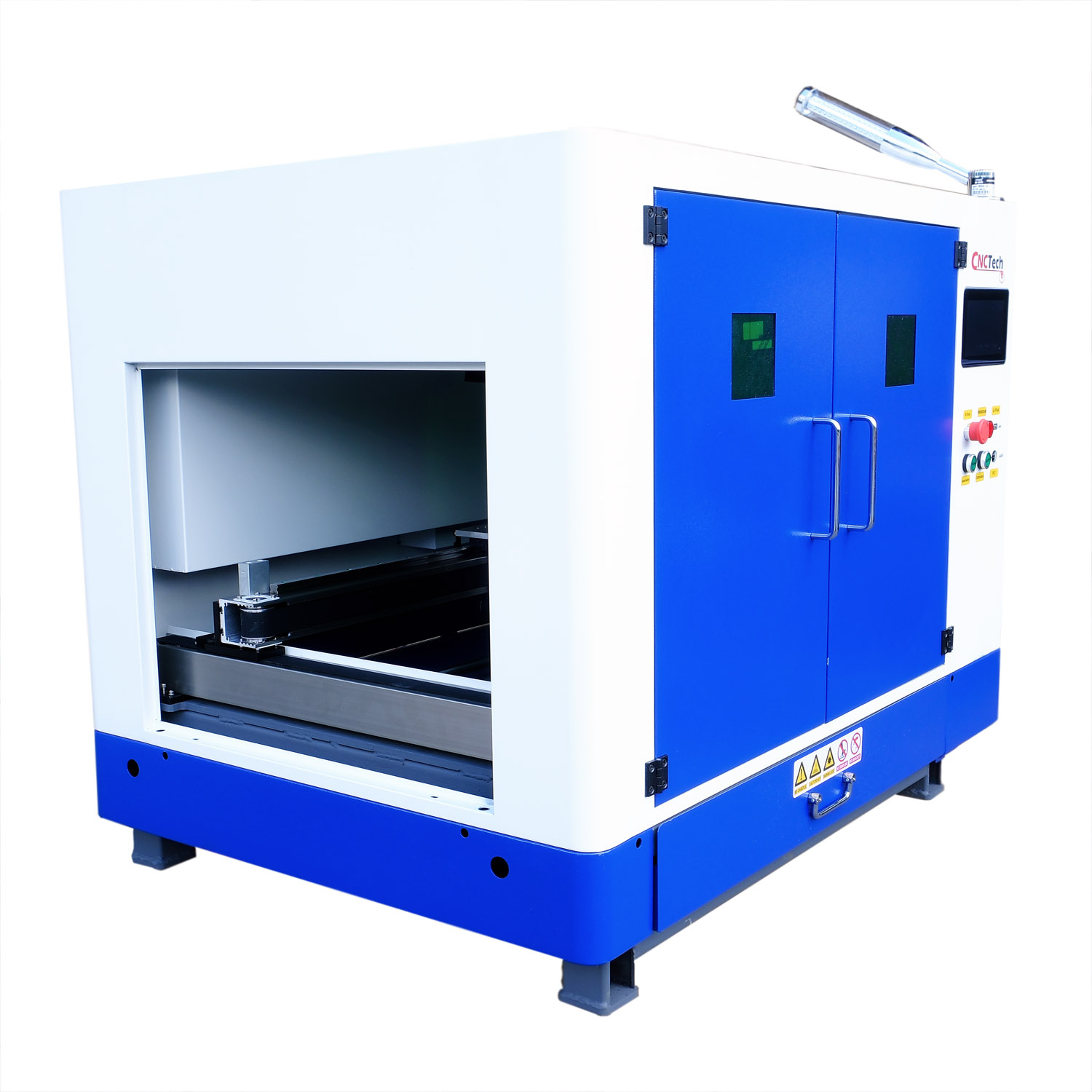

Gesloten ontwerp
Compacte machine met tafeltoegang
De afmetingen van de behuizing zijn 1200 × 850 × 920 mm en het nettogewicht is ongeveer 180 kg. De werkkamer scheidt de procesruimte van de omgeving. Het gesloten ontwerp combineert tafel en proces in één machine. Gemakkelijke toegang tot het werkgebied maakt het gemakkelijker om kleine vellen te hanteren.
Dit is een format voor kleinere fabrieken en werkplaatsen die details, borden en behuizingselementen produceren.
Metalen en omvang van de verwerking
Koolstofstaal
- Handgrepen, beugels, structurele elementen en machineonderdelen.
- Geschatte dikte: tot 12 mm.
Roestvrij staal
- Fronten, panelen, uitrusting en behuizingselementen.
- Geschatte dikte: tot 3 mm.
Aluminium
- Platen, lichtbehuizingen, roosters en details.
- Geschatte dikte: tot 2 mm.
Messing
- Borden, decoraties, markeringen en kleine onderdelen.
- Geschatte dikte: tot 1 mm.
Software en besturing
NexCut X1: van import tot monster
Besturingsconfiguratie: Au3Tech MCC100 + NexCut X1. De besturing verbindt het voorbereide project met de apparaatbediening en taakparameters.
Met uw eigen bestanden kunt u individuele projecten implementeren, latere versies van de details voorbereiden en voor volgende bestellingen terugkeren naar de geselecteerde geometrie.
Wat win je in het dagelijkse werk?
Metaal snijden volgens uw eigen ontwerpen
- Prototypes en korte series — Ontwerpverificatieonderdelen en daaropvolgende ontwerpherzieningen.
- Technische details — Handgrepen, panelen, beugels en behuizingscomponenten.
- Reclame en markeringen — Platen, borden en versieringen van metaal.
- Eigen projecten — Vrijheid om bestellingen uit te voeren volgens uw eigen grafische weergave of geometrie.
- Volgende bestellingen — Mogelijkheid om het aanbod uit te breiden met nieuwe producten en korte series.
De omtrek van een groter detail
Technische gegevens
| Parameter | Waarde |
|---|---|
| Model | 6040-FL / LT-4060 |
| Werkveld | 600 × 400 mm |
| XYZ bewegingsbereik | 600 × 400 × 350 mm |
| Lasertype en -vermogen | FIBER CW, 1500 W |
| Bron | MAX MFSC-1500C, watergekoeld |
| Brongolflengte | Nominaal 1080 nm |
| Hoofd | Au3Tech A130M, handmatige scherpstelling, QBH |
| Hoogte volgen | Live-focus |
| Aanpassing van de hoofdfocus | −7 tot +7 mm |
| Bereik kopmondstuk | 1–4 mm |
| Controle/programma | Au3Tech MCC100 + NexCut X1 |
| Drijfveer | Leadshine X/Y-stepper, Z-servo |
| Overdragen | Modulaire riemaandrijving |
| Tafel | Getand mes, afvallade, doorgeefopening |
| Gas | Aparte O₂-aansluiting; gewone N₂/lucht |
| Nauwkeurigheid van positionering | 0,05 mm/m |
| Herhaalbaarheid | ±0,05 mm/m |
| Formaten | Onder andere DXF en CAD-bestanden |

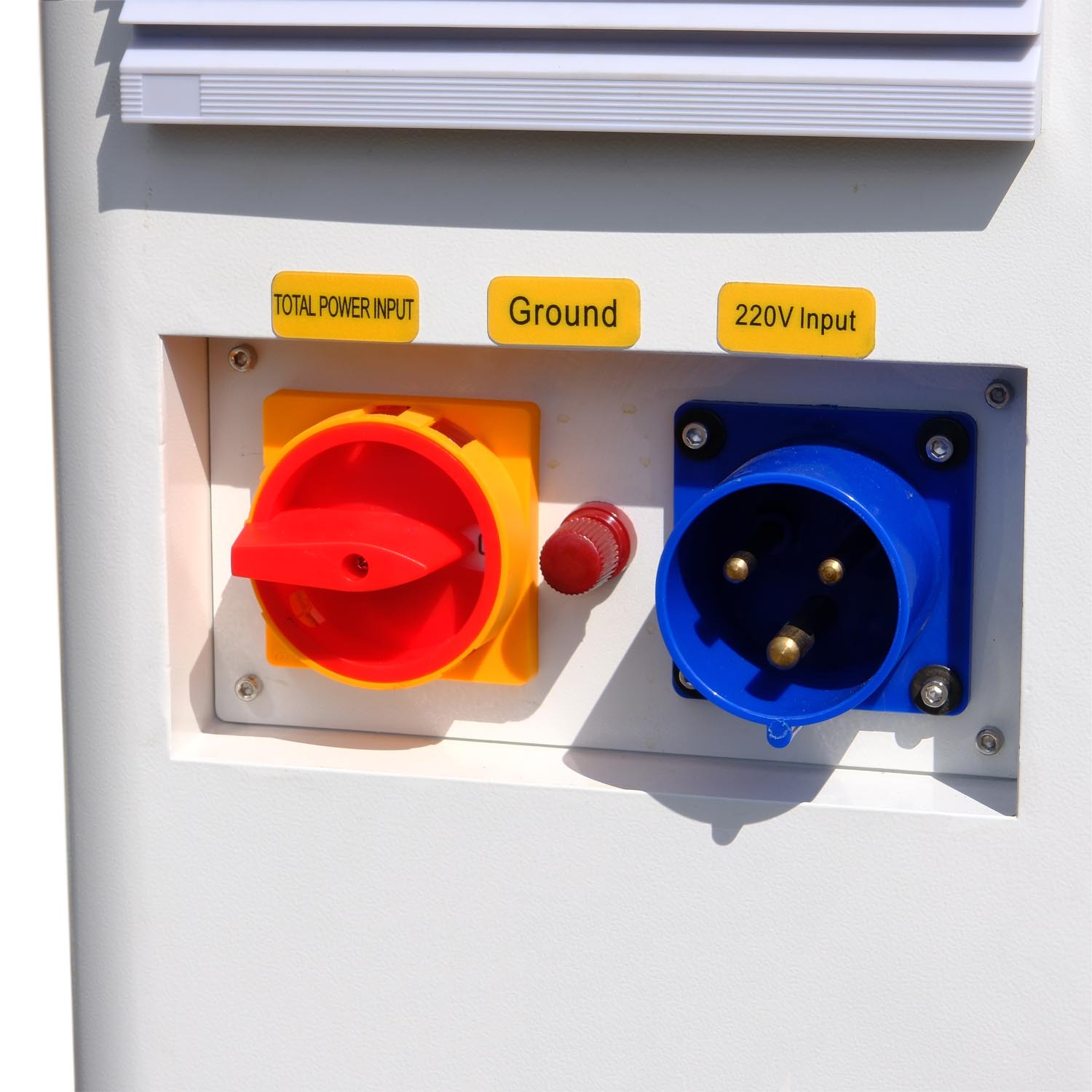

| Voeding | AC 220–240 V, 50/60 Hz, 1 fase |
| Totaal vermogen | Over 9 kW |
| Koeling | Koelmachine CWFL-1500 inbegrepen |
| Machineafmetingen | 1200 × 850 × 920 mm |
| Nettogewicht van het apparaat | Over 180 kg |
| Transportafmetingen | 1800 × 920 × 1200 mm |
| Omgeving | 10–40°C, luchtvochtigheid tot 80%, geen condensatie |
Wat krijg je met deze opstelling
- FIBER LT-4060 1500 W snijmachine
- Bron MAX 1500 W en kop Au3Tech A130M gemonteerd in de machine
- Industriële koelmachine CWFL-1500
- Set beschermende lenzen
- Set messing snijmondstukken
- Verbindingskabels
- Gebruikershandleiding in het Pools
Vragen vóór aankoop
Hoe grote projecten kunnen worden uitgevoerd?
600 × 400 mm.
Welke bron wordt op de machine uitgevoerd?
MAX MFSC-1500C, watergekoeld.
Welke controles zijn inbegrepen?
Au3Tech MCC100 + NexCut X1.
Hoe werd de koeling opgelost?
Koelmachine CWFL-1500 inbegrepen.
Wat krijg ik bij de machine?
FIBER LT-4060 1500 W snijmachine; MAX 1500 W bron en Au3Tech A130M kop gemonteerd op de machine; CWFL-1500 industriële koelmachine; Beschermende lenzenset; Set messing snijmondstukken; aansluitkabels; Gebruikershandleiding in het Pools.
