Laser snijmachine voor metaal FIBER 800W 30x30cm | Accessoires
VOORRAAD: Beschikbaar
Verzendtijd: 48 uur
Bezorging: Van 0.00 €
Catalogusnummer: 10603-FL
Fabrikantcode: 3030-FL
Magazijn voorraad:
Product voorraad: Nieuw
- Product omschrijving
- Product reviews (0)

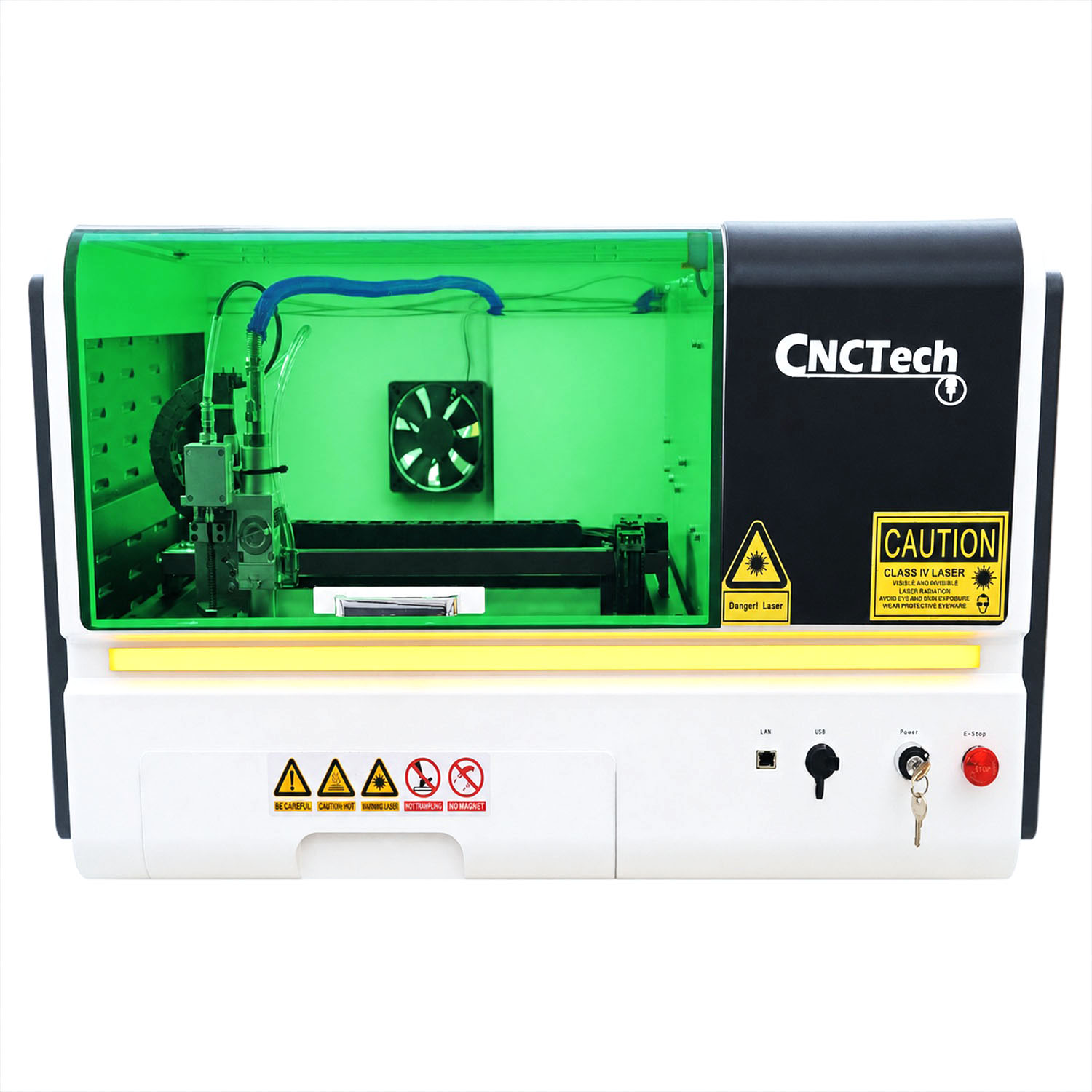

FIBER ZX-3030FL lasersnijmachine - 800 W, 300 × 280 mm
JPT luchtgekoelde bron, Au3Tech A50M en NexCut X1 kop voor kleine metalen onderdelen.
Metaal snijden volgens uw eigen ontwerpen
Creëer technische elementen, borden en behuizingsonderdelen op uw eigen FIBER-snijmachine. Lasertechnologie geeft u de vrijheid om contouren, gaten en arrangementen van meerdere details in één project te implementeren.

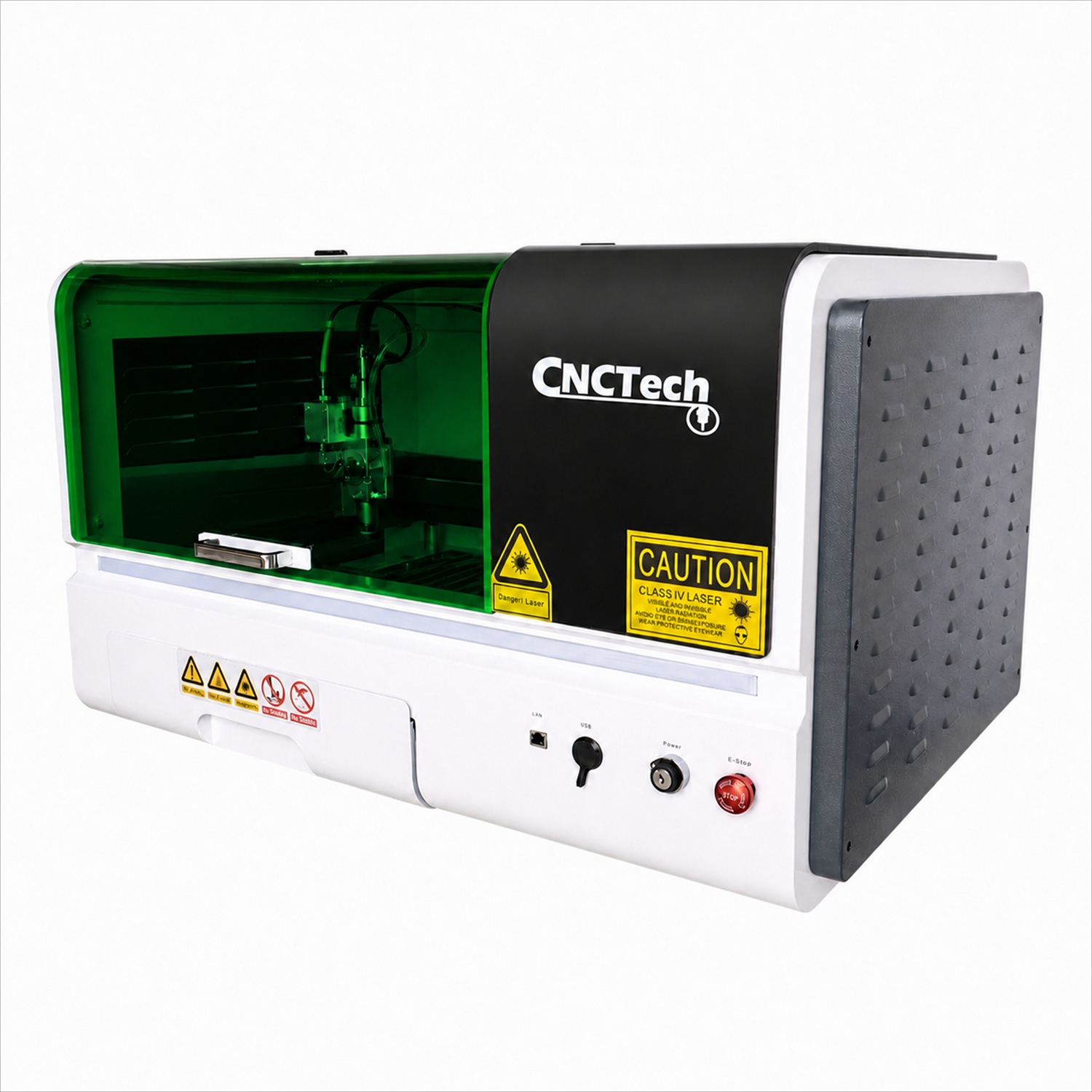

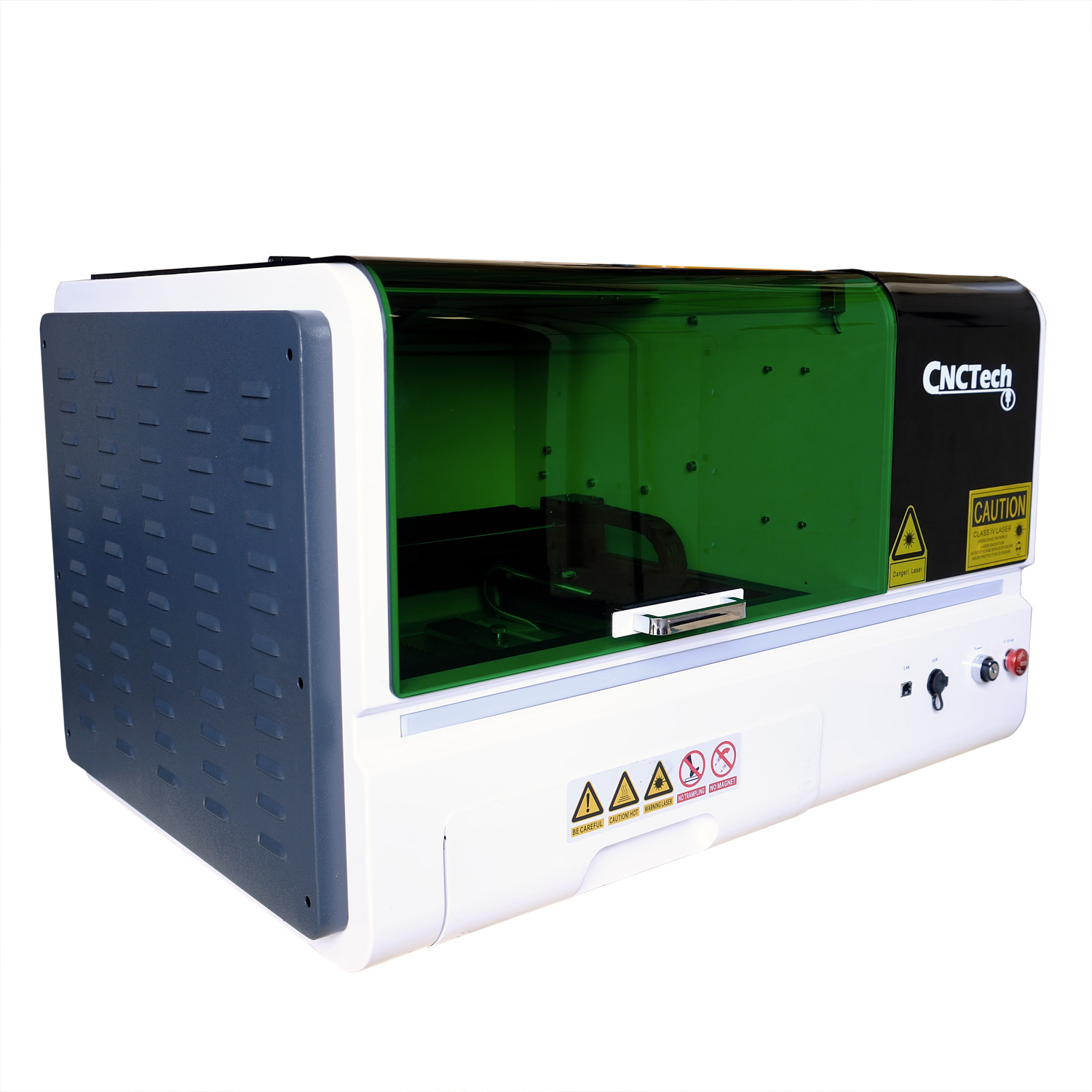

ZX-3030FL is een gesloten FIBER-frees met de kracht van 800 W en het effectieve snijoppervlak van 300 × 280 mm. Het is bedoeld voor kleine details, prototypes en korte series van koolstofstaal, RVS, aluminium en messing. Het formaat komt overeen met platen, handgrepen, fronten, panelen en behuizingselementen die vóór verdere verwerking zijn voorbereid. Bron JPT YDFLC-800-L-A-S-05 beschikt over een eigen luchtkoeling. De Au3Tech A50M-kop maakt gebruik van handmatige scherpstelling en capacitieve oppervlaktetracking, en met het MCC200-systeem met NexCut X1 kunt u het project en de parameters bedienen vanaf een computer of aanraakscherm.
Uw eigen metaalbewerking opent de mogelijkheid tot het maken van prototypes, korte series en lopende bestellingen. Je hebt controle over de geometrie van het project en de organisatie van het werk in de fabriek.
De belangrijkste voordelen
Metaal snijden in compact formaat
JPT YDFLC-800-L-A-S-05 is een FIBER CW-bron met een optisch vermogen van 800 W en een nominale golflengte van 1080 nm. U kunt op uw eigen machine borden, panelen, handgrepen en prototypes maken.
Focusaanpassing en bladtracering
Met de handmatige aanpassing van de A50M-kop kunt u het brandpunt aanpassen aan het type en de dikte van het plaatwerk. Verwisselbare beschermende optiek maakt het gemakkelijker om de kop te bedienen tijdens volgende projecten.
Bestanden en parameters op één plek
Vanaf de computer kunt u een klus voorbereiden, parameters uit de machine importeren en lagen, vermogen, snelheid, gas en snijhoogte instellen. Controle over het project maakt het gemakkelijker om volgende versies van de details te produceren en voorbereide bestellingen te herhalen.
Een handig veld voor uw projecten
De getande strips verkleinen het contactoppervlak tussen de plaat en de drager. U kunt een enkel project of een arrangement van meerdere onderdelen in de beschikbare werkruimte implementeren.
Compact ontwerp voor eigen productie
Drie Leadshine DM415S digitale stappencontrollers werken met een modulaire riemaandrijving. Je beschikt over een eigen werkplek voor technische projecten, prototypes en korte series.
Gasdrukregeling
De SMC ITV1060-312L proportionele regelaar helpt de ingestelde werkgasdruk te handhaven. Deze apparatuur is handig bij het werken met staal en andere metalen die voor de machine bedoeld zijn.
Ideeën voor toepassingen
Prototypes en korte series
Onderdelen voor ontwerpverificatie en daaropvolgende versies van het project.
Technische details
Handgrepen, panelen, beugels en behuizingselementen.
Reclame en markeringen
Borden, borden en decoraties van metaal.
Bron JPT
800 W, continue golf- en luchtkoeling
JPT YDFLC-800-L-A-S-05 is een FIBER CW-bron met een optisch vermogen van 800 W en een nominale golflengte van 1080 nm. Eigen luchtkoeling elimineert een aparte koelmachine en waterinstallatie. De luchtgekoelde bron JPT creëert een compact station voor kleine metalen onderdelen.
U kunt op uw eigen machine borden, panelen, handgrepen en prototypes maken.
Au3Tech A50M kop
Handmatige scherpstelling en capacitieve tracking

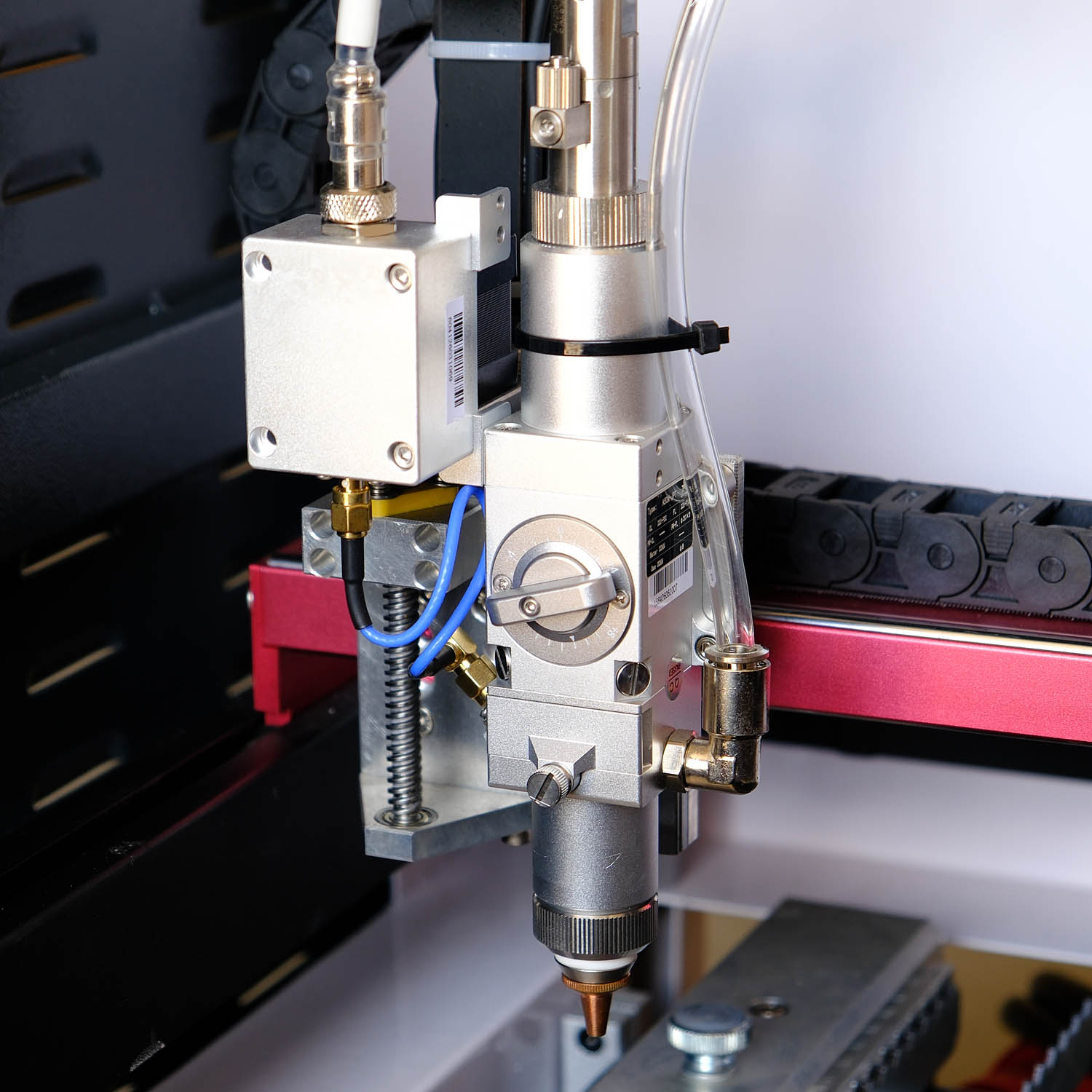

Met de handmatige aanpassing van de A50M-kop kunt u het brandpunt aanpassen aan het type en de dikte van het plaatwerk. Het capacitieve systeem volgt het oppervlak en regelt tijdens bedrijf de spuitmondafstand. Handmatig scherpstellen werkt met capacitieve oppervlaktetracking. Hierdoor heb je controle over het brandpunt en de hoofdhoogte.
Verwisselbare beschermende optiek maakt het gemakkelijker om de kop te bedienen tijdens volgende projecten.

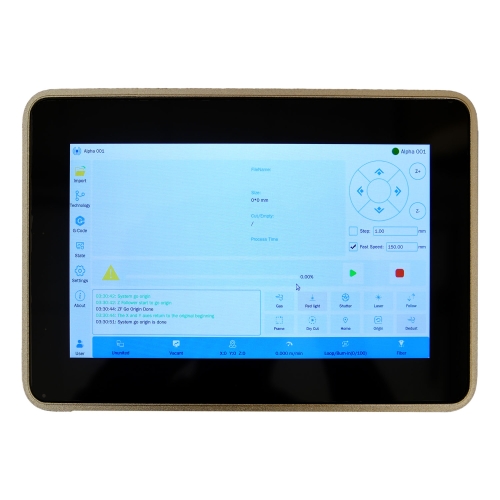

Controle en programma
MCC200 + NexCut X1 met computer of paneel

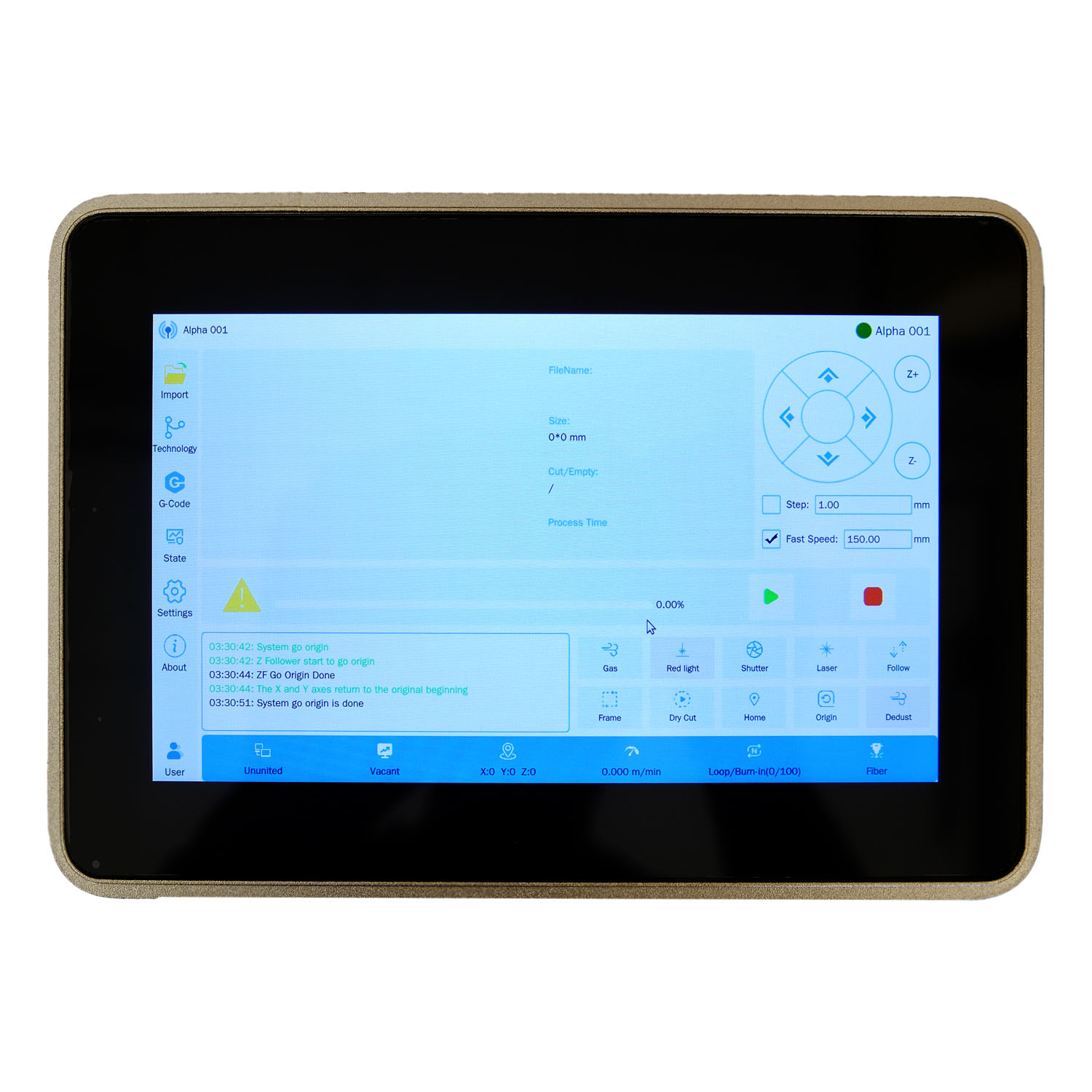

Vanaf de computer kunt u een klus voorbereiden, parameters uit de machine importeren en lagen, vermogen, snelheid, gas en snijhoogte instellen. Het aanraakpaneel maakt homing, positionering en offline bestandsverwerking mogelijk. De software verbindt het ontwerp met de bediening van het apparaat. U kunt geometrie- en jobparameters in een gemeenschappelijke omgeving organiseren.
Controle over het project maakt het gemakkelijker om volgende versies van de details te produceren en voorbereide bestellingen te herhalen.

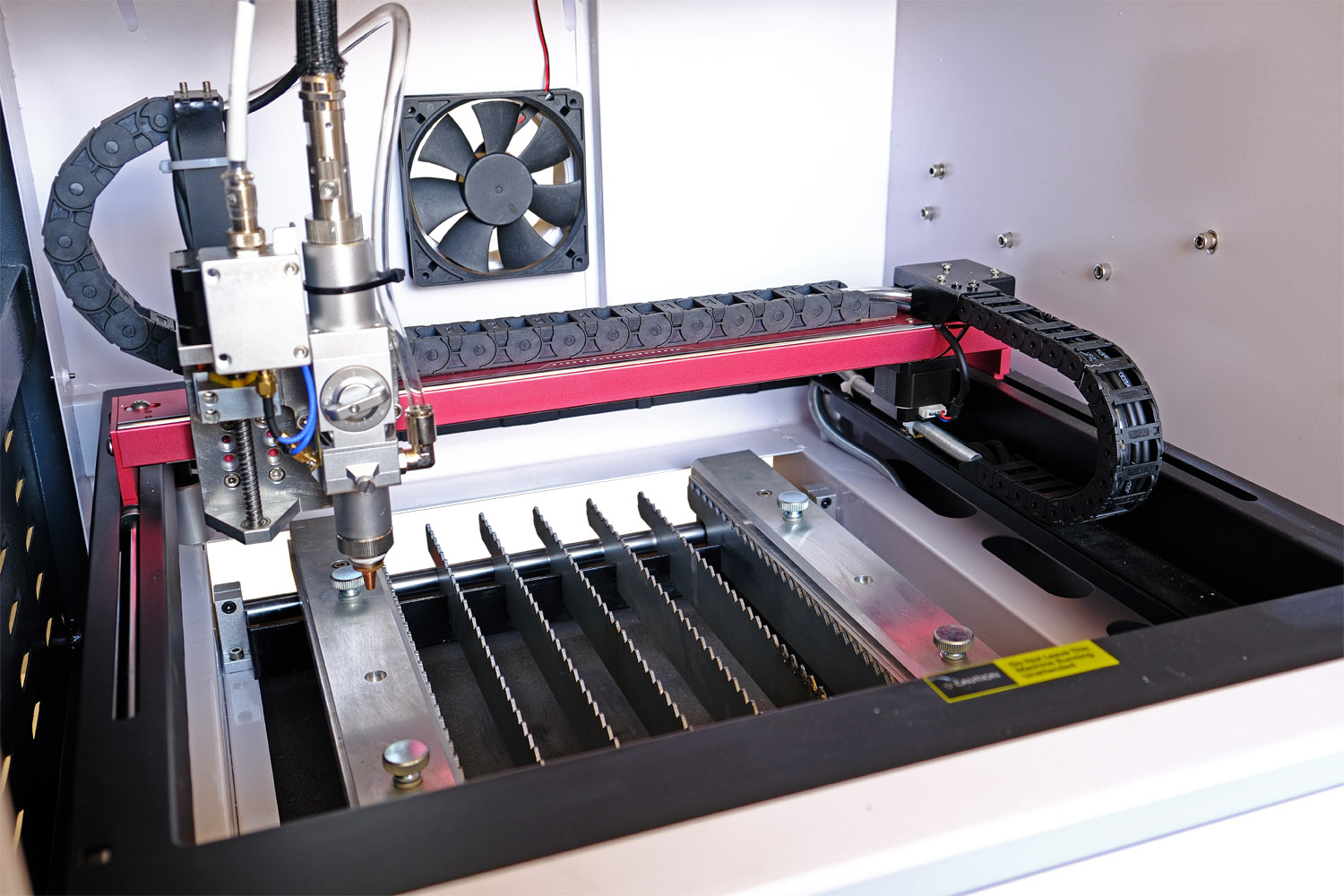

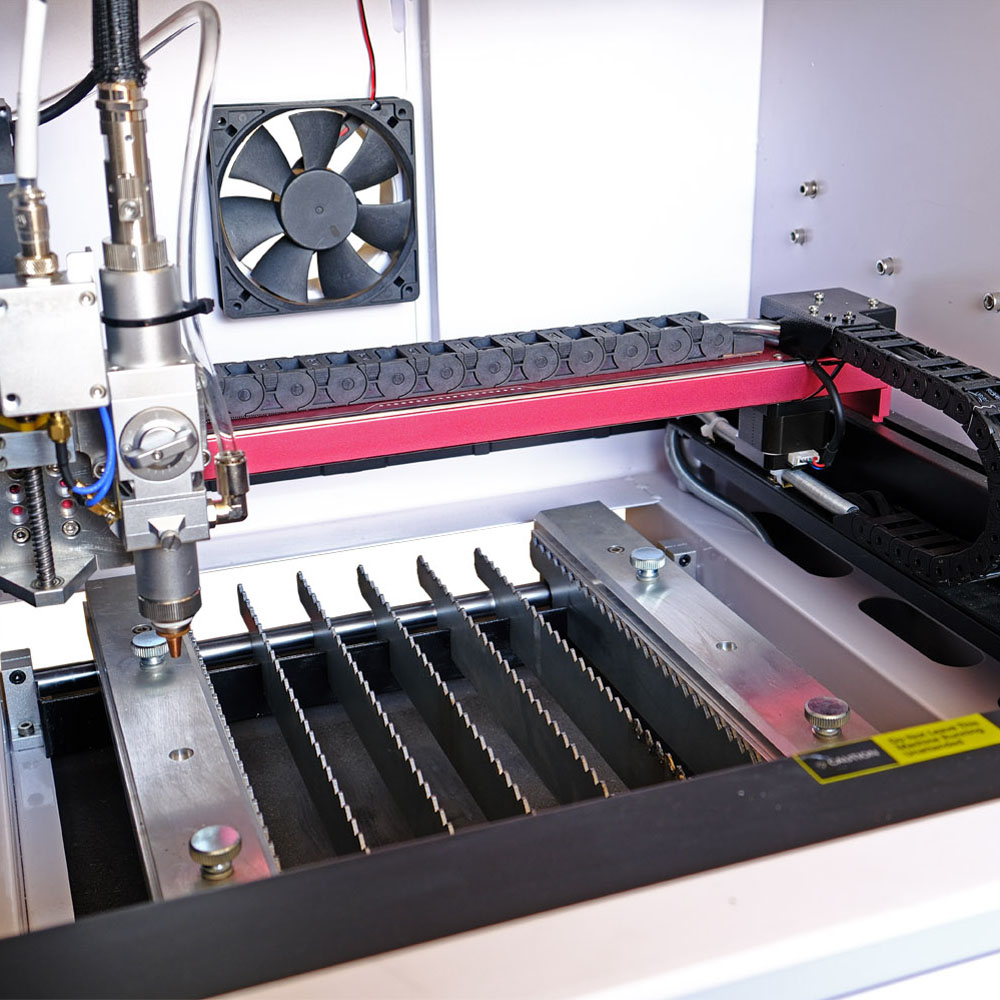

Werktafel
Messteun en kleine afvallade

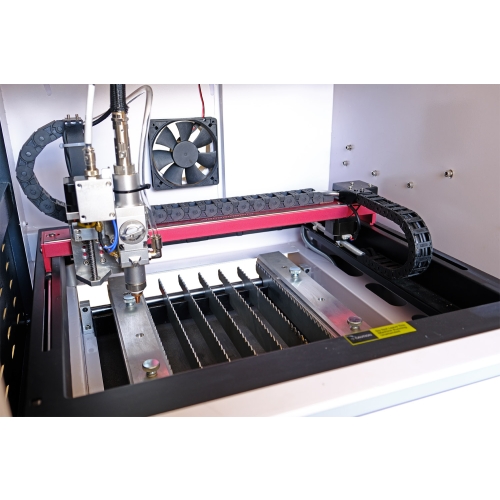

De getande strips verkleinen het contactoppervlak tussen de plaat en de drager. De strips aan beide zijden van de tafel helpen het materiaal vast te zetten. De tafel geeft ruimte voor materiaal en opstelling van details. Het ontwerp ondersteunt de organisatie van het laden, verwerken en ontvangen van afgewerkte elementen.
U kunt een enkel project of een arrangement van meerdere onderdelen in de beschikbare werkruimte implementeren.
Aandrijving en frame
Modulaire riemtransmissie in een compact ontwerp

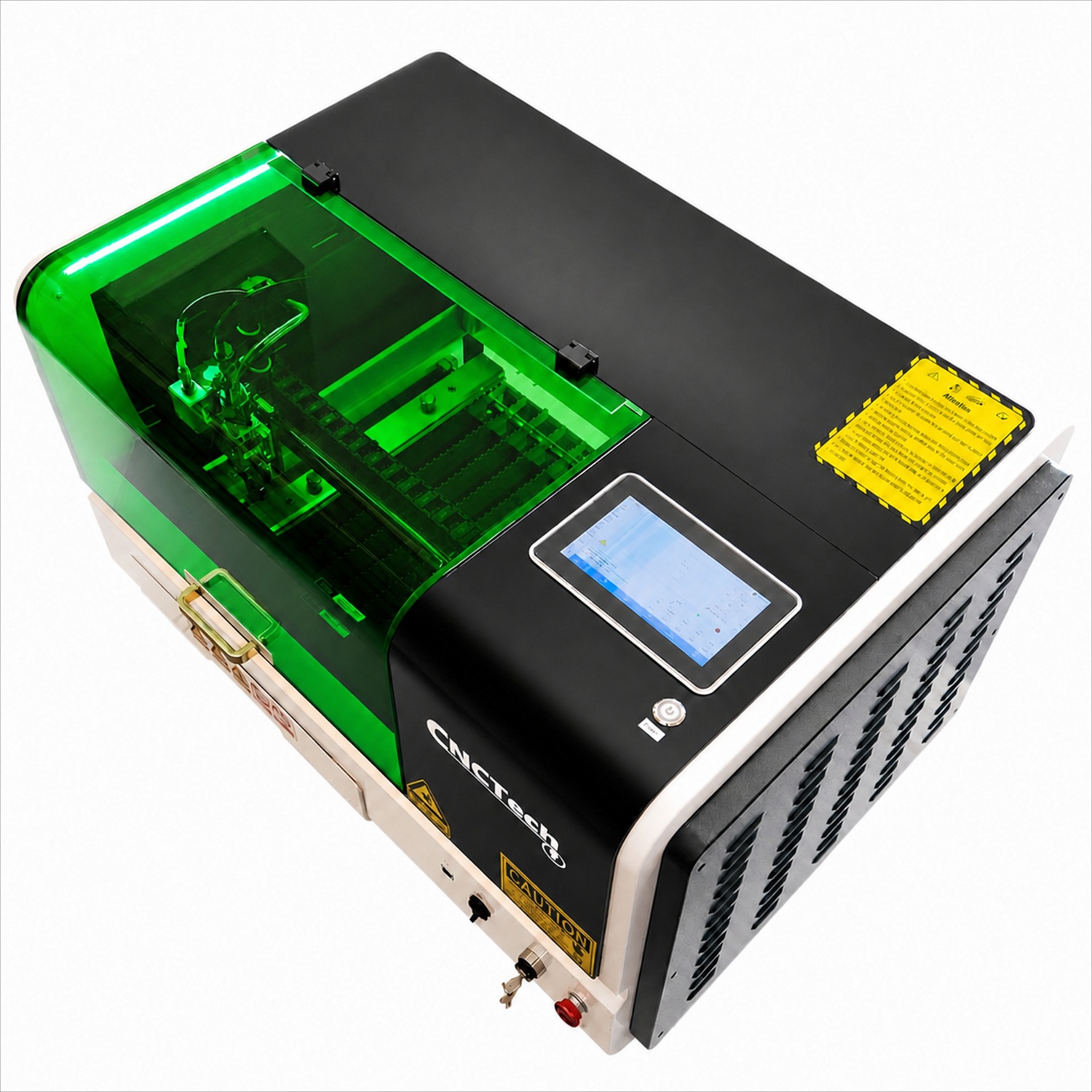

Drie Leadshine DM415S digitale stappencontrollers werken met een modulaire riemaandrijving. Het frame van aluminiumlegering en de gesloten behuizing creëren een compacte machine met afmetingen 900 × 590 × 560 mm. Het frame en de aandrijvingen vormen de mechanische basis voor de asbeweging. Door de compacte vorm kan het apparaat worden geïntegreerd in de uitrusting van een kleinere werkplaats.
Je beschikt over een eigen werkplek voor technische projecten, prototypes en korte series.

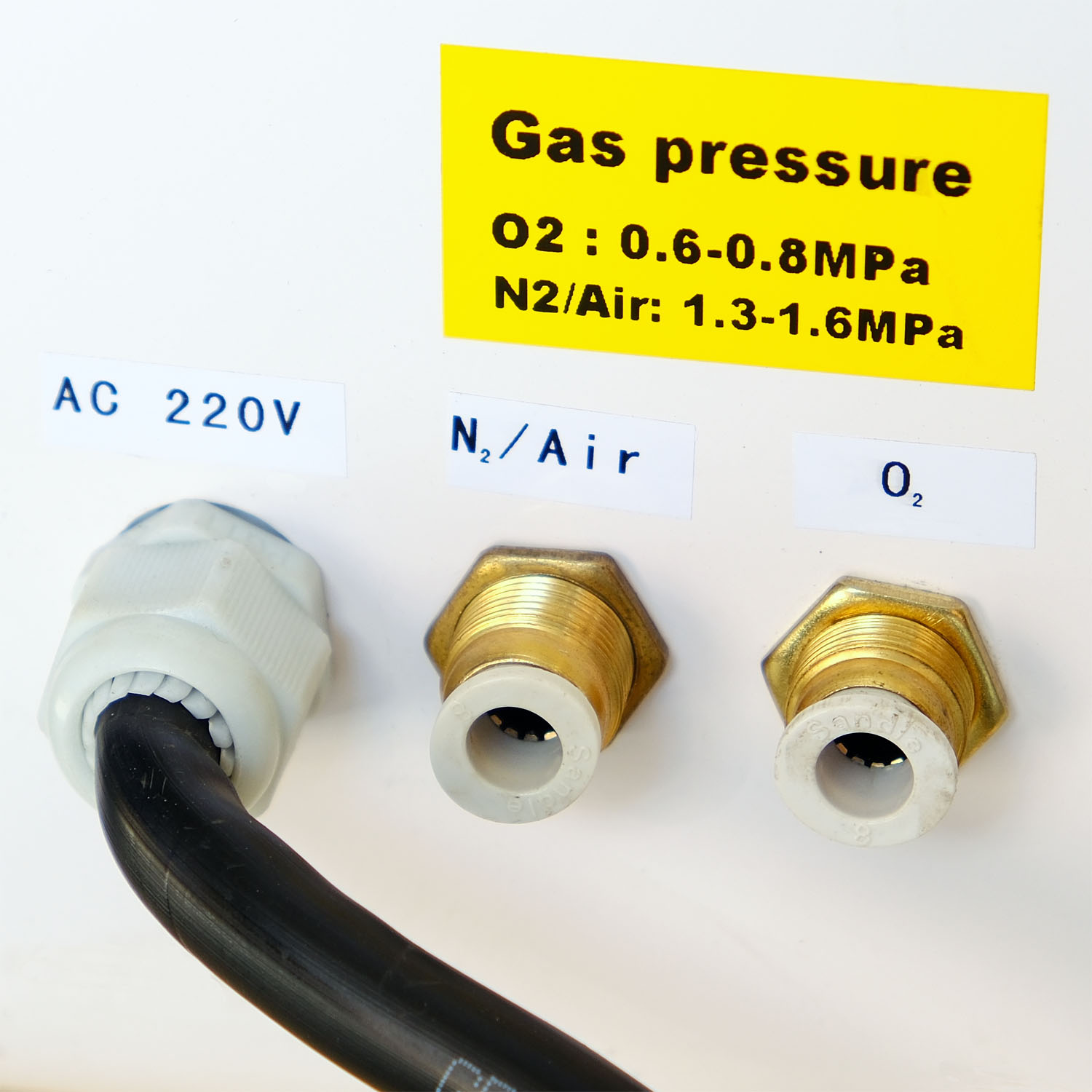

Gas- en SMC-regelaar
Aparte zuurstof en stikstof / voorbereide lucht
De SMC ITV1060-312L proportionele regelaar helpt de ingestelde werkgasdruk te handhaven. De machine heeft een aparte O₂-poort en een gemeenschappelijke N₂/lucht-poort. De proportionele regelaar zorgt ervoor dat de ingestelde werkgasdruk behouden blijft. Dankzij afzonderlijke aansluitingen kunt u configuraties met zuurstof en stikstof of voorbereide lucht gebruiken.
Deze apparatuur is handig bij het werken met staal en andere metalen die voor de machine bedoeld zijn.
Staan en kerel
Gesloten kamer, ventilator en uitlaatkanaal

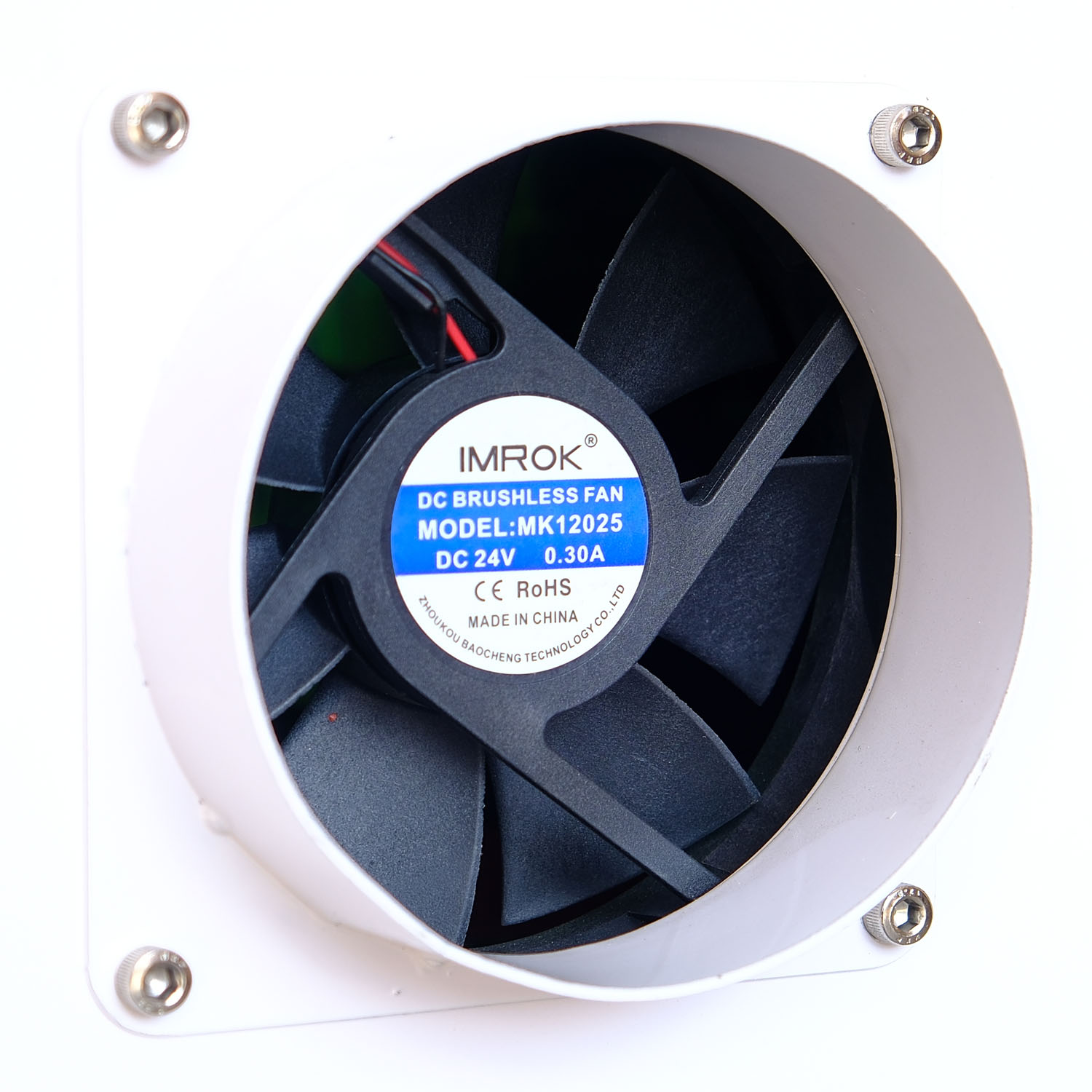

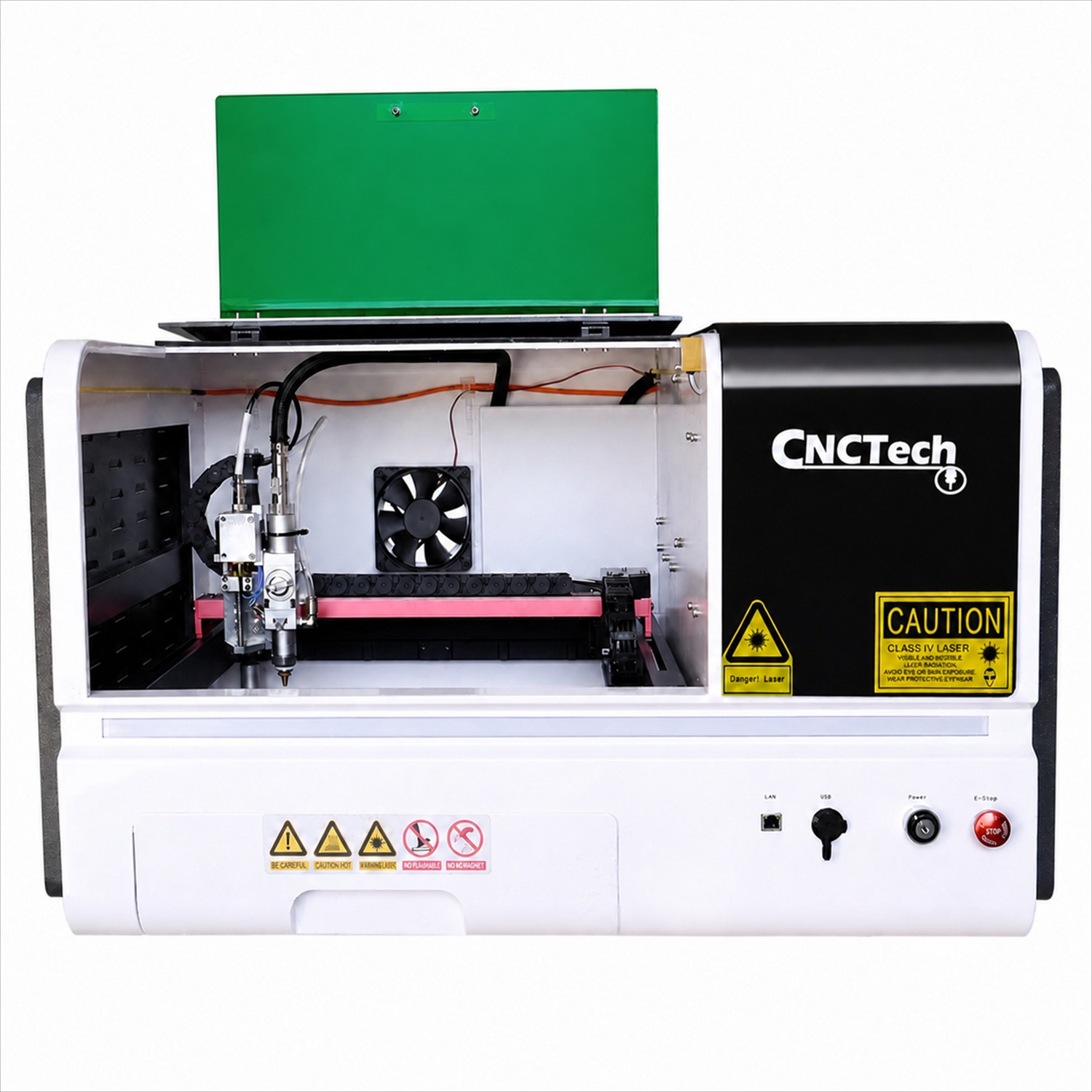

De werkkamer scheidt het proces van de omgeving en de groene kap maakt observatie mogelijk. Een afzuigventilator en een flexibele kabel helpen het apparaat aan te sluiten op de voorbereide afzuiginstallatie. De kamer concentreert de verwerking in de machine en de extractiepoort maakt het eenvoudiger om het apparaat op de stationinstallatie aan te sluiten.
De compacte vorm is een handige oplossing voor een werkplaats waar kleine metalen onderdelen worden gemaakt.
Metalen en omvang van de verwerking
Koolstofstaal
- Handgrepen, beugels, platen en kleine onderdelen.
- Geschatte dikte 4–6 mm.
Roestvrij staal
- Fronten, panelen, markeringen en behuizingselementen.
- Geschatte dikte 1–2 mm.
Aluminium
- Lichtbehuizingen, roosters en technische details.
- Geschatte dikte 1–1,5 mm.
Messing
- Borden, decoraties, markeringen en kleine onderdelen.
- Geschatte dikte 0,5–1 mm.
Software en besturing
NexCut X1 en offline bestanden
Besturingsconfiguratie: Au3Tech MCC200 + NexCut X1. De besturing verbindt het voorbereide project met de apparaatbediening en taakparameters.
Met uw eigen bestanden kunt u individuele projecten implementeren, latere versies van de details voorbereiden en voor volgende bestellingen terugkeren naar de geselecteerde geometrie.
Wat win je in het dagelijkse werk?
Metaal snijden volgens uw eigen ontwerpen
- Prototypes en korte series — Ontwerpverificatieonderdelen en daaropvolgende ontwerpherzieningen.
- Technische details — Handgrepen, panelen, beugels en behuizingscomponenten.
- Reclame en markeringen — Platen, borden en versieringen van metaal.
- Eigen projecten — Vrijheid om bestellingen uit te voeren volgens uw eigen grafische weergave of geometrie.
- Volgende bestellingen — Mogelijkheid om het aanbod uit te breiden met nieuwe producten en korte series.
Technische gegevens
| Parameter | Waarde |
|---|---|
| Model | ZX-3030FL |
| Effectief snijgebied | 300 × 280 mm |
| XYZ-bereik | 300 × 280 × 50 mm |
| Lasertype en -vermogen | FIBER CW, 800 W |
| Bron | JPT YDFLC-800-L-A-S-05, luchtgekoeld |
| Golflengte | Nominaal 1080 nm |
| Hoofd | Au3Tech A50M, handmatige scherpstelling |
| Hoogte volgen | Capacitief |
| Controle/programma | Au3Tech MCC200 + NexCut X1 |
| Chauffeurs rijden | 3 × Leadshine DM415S, digitale stappenmotor |
| Overdragen | Modulaire riemaandrijving |
| Tafel | Getand mes, achtergrondverlichting, afvallade |
| Kader | Aluminiumlegering, gesloten behuizing |
| Gasregelaar | SMC ITV1060-312L, proportioneel elektropneumatisch |
| Gassen | Zuurstof, stikstof of voorbereide lucht |
| Verbindingen | Aparte O₂; gewone N₂/lucht |
| Aanbevolen druk | O₂: 0,6–0,8 MPa; N₂/lucht: 1,3–1,6 MPa |
| Nauwkeurigheid van positionering | 0,05 mm/m |
| Herhaalbaarheid | ±0,05 mm/m |
| Versnelling | 0,3–0,5 G |
| Formaten | DXF, CHF, NC, TXT, CNC, G, PLTI, SVG |
| Gegevens | USB / WLAN |
| Voeding | AC 220 V ±10%, 50/60 Hz, 1 fase |
| Totaal vermogen | Over 4 kW |
| Machineafmetingen | 900 × 590 × 560 mm |
| Nettogewicht van het apparaat | Over 70 kg |
| Afmetingen verpakking | 1030 × 730 × 740 mm |
| Brutogewicht van het apparaat | Over 117 kg |
| Omgeving | 15–30°C, vochtigheid 40–80%, niet-condenserend |
ZX-3030FL-startpakket
- FIBER ZX-3030FL 800 W snijmachine
- Luchtgekoelde JPT-bron en Au3Tech A50M-kop gemonteerd op de machine
- Set beschermende lenzen
- Messing snijmondstukken
- Keramische handgrepen
- Afstandsbediening met kabel
- USB-geheugen met machinesoftware en bestanden
- WLAN-antenne
- Inbussleutelset
- Flexibele afzuigslang met band
- Sleutelschakelaar met sleutels
- Snijmonsterset
- Gebruikershandleiding in het Pools
Vragen vóór aankoop
Hoe grote projecten kunnen worden uitgevoerd?
300 × 280 mm.
Welke bron wordt op de machine uitgevoerd?
JPT YDFLC-800-L-A-S-05, luchtgekoeld.
Welke controles zijn inbegrepen?
Au3Tech MCC200 + NexCut X1.
Wat krijg ik bij de machine?
FIBER ZX-3030FL 800 W snijmachine; JPT luchtgekoelde bron en Au3Tech A50M kop gemonteerd op de machine; Beschermende lenzenset; Messing snijmondstukken; Keramische handgrepen; Afstandsbediening met kabel; USB-geheugen met software- en machinebestanden; WLAN-antenne; Inbussleutelset; Flexibele afzuigslang met band; Sleutelschakelaar met sleutels; Snijmonsterset; Gebruikershandleiding in het Pools.
