Freesmachine CNC 3040 Z-DQ - spindel 500 W, veld 300 × 400 × 75 mm

Frezen, graveren en details voorbereiden met het juiste gereedschap, opspanning en programma.

500 W300 × 400 × 75 mmER11LPT; LPT-LPT- en LPT-USB-kabelsKogel SFU 1204, 12 × 4 mm

Maak van uw ontwerp een afgewerkt detail

Frees contouren, zakken en graveer uw eigen patronen. Het CNC-station geeft u de vrijheid om decoraties, prototypes en technische elementen te maken van materialen die bedoeld zijn voor de machine.

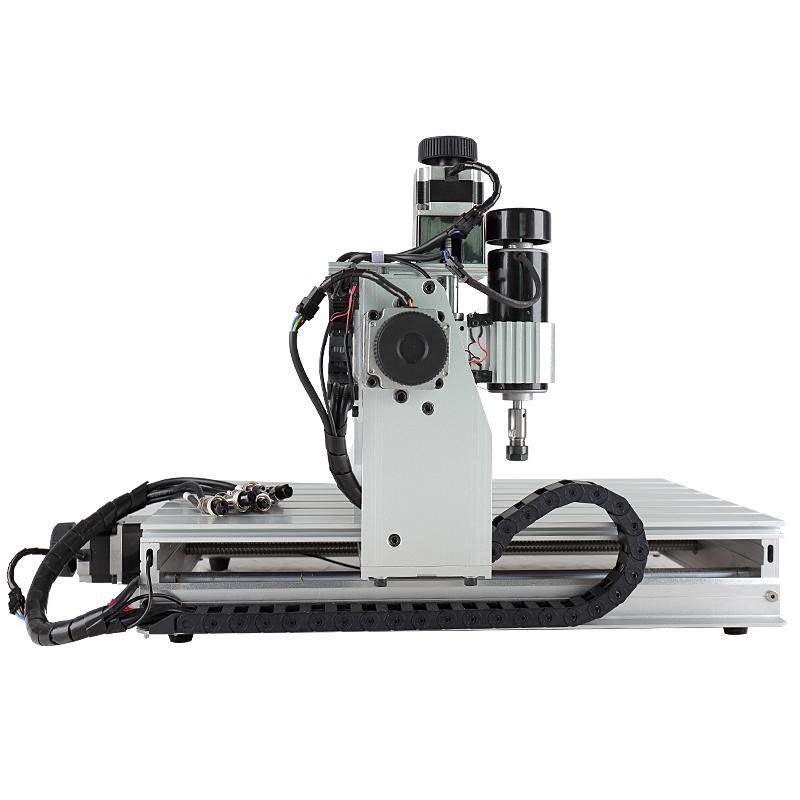

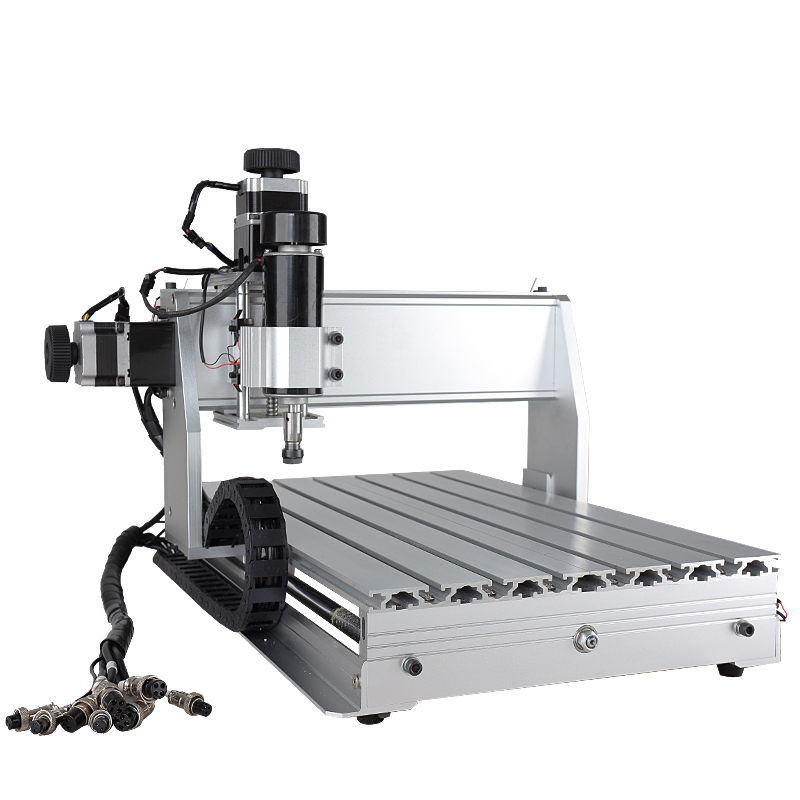

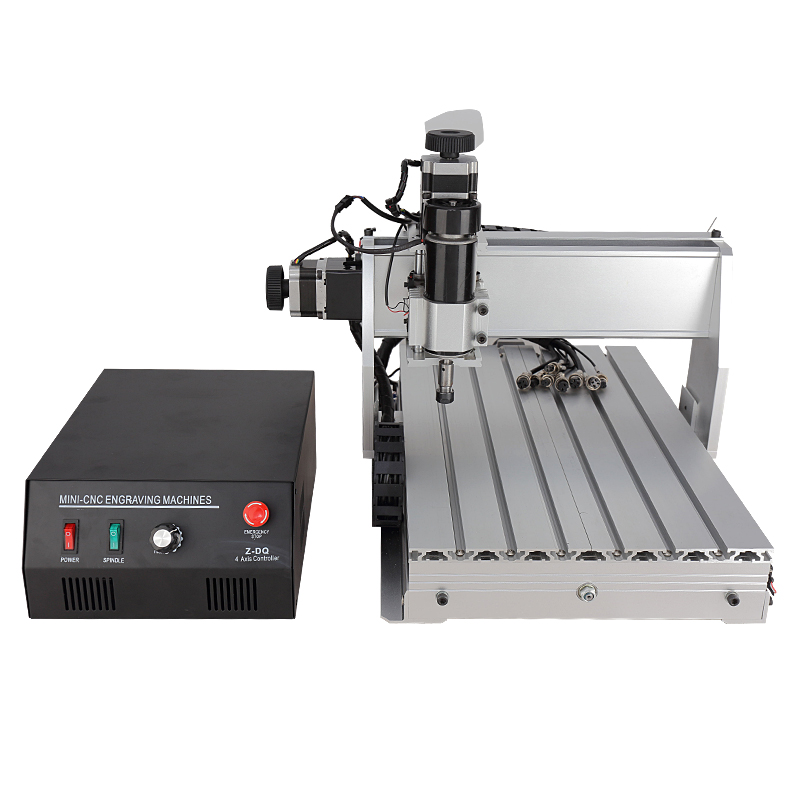

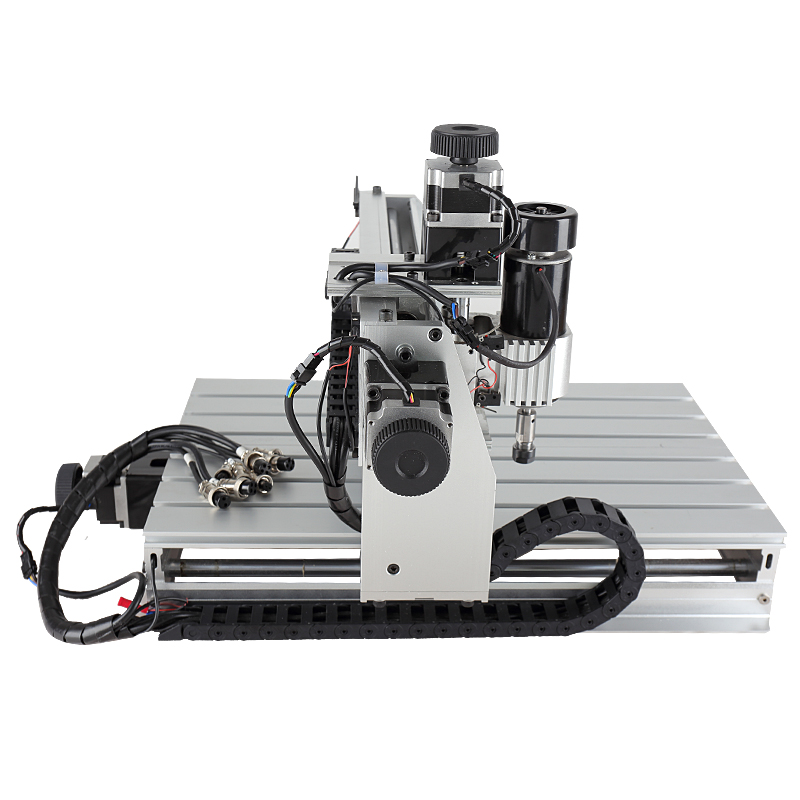

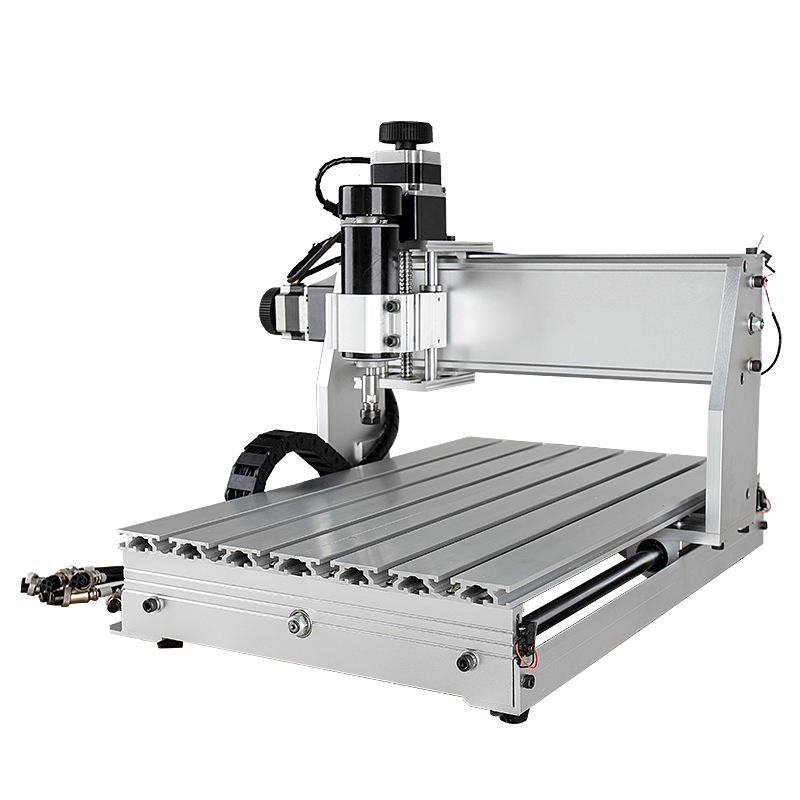

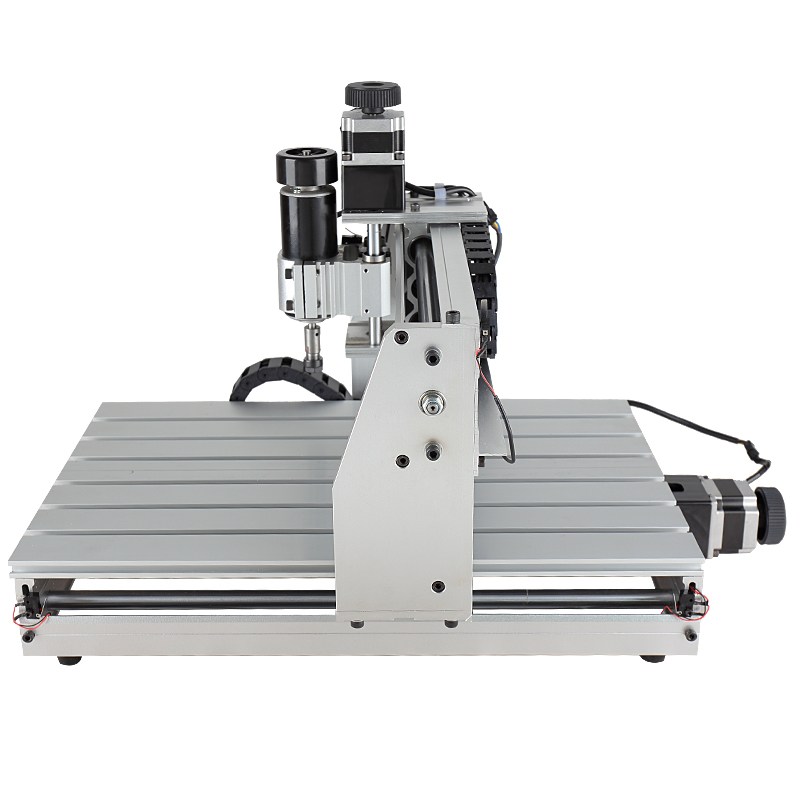

CNC 3040 Z-DQ is een CNC-freesmachine met een 500 W-spil en een 300 × 400 × 75 mm-werkgedeelte. Hiermee kunt u het gereedschap langs voorbereide paden leiden, contouren, gaten, uitsparingen, gravures en reliëfs maken. Het ontwerp maakt gebruik van een aluminium frame, lineaire geleiding en SFU 1204, 12 × 4 mm kogelomloopspindels. De ER11-spil werkt in het bereik van 300–11 000 rpm, en de controller-computerinterface is LPT; LPT-LPT- en LPT-USB-kabels.

U kunt individuele projecten implementeren en de voorbereide paden bij volgende bestellingen herhalen. Met uw eigen freesmachine kunt u uw werkplaats uitbreiden met mechanisch frezen en personaliseren.

Freesmachine CNC 3040 Z-DQ - spindel 500 W, veld 300 × 400 × 75 mm

De belangrijkste voordelen

Frezen en graveren naar eigen ontwerp

De spil heeft een vermogen van 500 W en een snelheidsbereik van 300–11 000 rpm. Je kunt gaan van reclame-elementen en decoraties tot prototypes en op maat gemaakte onderdelen.

Geleiding van het gereedschap langs de contour

Het frame is gemaakt van 6063 en 6061 aluminium. Uw eigen CNC-station geeft u de vrijheid om latere versies van het detail te maken en voorbereide paden te herhalen.

Ontwerp onder controle

Mach3 werkt met de machine via de LPT-LPT-kabel, en CNCUSB via de LPT-USB-kabel. U krijgt de mogelijkheid om uw eigen CAD/CAM-ontwerpen te maken en dezelfde geometrieën in volgende bestellingen te herhalen.

Ruimte voor details en ontwerpen

Het werkgebied is 300 × 400 × 75 mm. Handig voor prototypes, decoraties, borden en korte series gemaakt in uw eigen werkplaats.

Bediening binnen handbereik

De controller combineert aandrijf- en spilaansluitingen en beschikt over een noodstopknop. Service op de werkplek biedt gemakkelijke toegang tot taakbeheer en daaropvolgende projecten.

Handigere tool-homing

De Z-as-taster helpt automatisch de nulpositie van het gereedschap ten opzichte van het materiaal te bepalen. Dergelijke apparatuur vergemakkelijkt de afhandeling van latere details en de organisatie van het dagelijkse CNC-werk.

Ideeën voor toepassingen

Decoraties en graveren

Inscripties, ornamenten, reliëfs en individuele projecten.

prototypen

Modellen en elementen om de geometrie van uw eigen ontwerp te controleren.

Details en korte series

Contouren, zakken en onderdelen gemaakt van voorbereide G-code.

Spindel en gereedschap

500 W, ER11, koeling: lucht

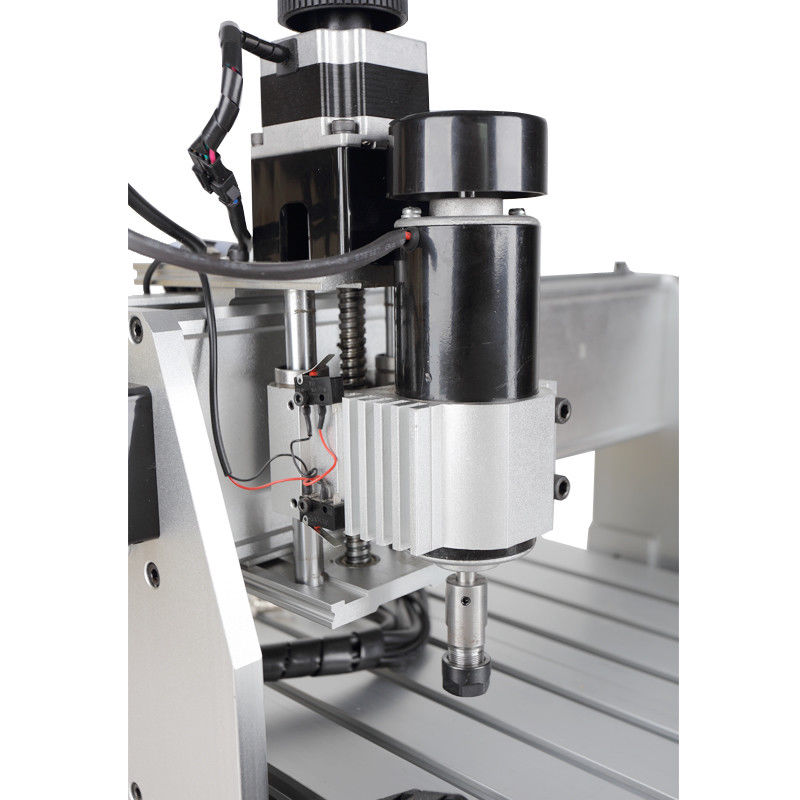

De spil heeft een vermogen van 500 W en een snelheidsbereik van 300–11 000 rpm. De aangegeven spilnauwkeurigheid ligt radiaal onder 0,03 mm en axiaal onder 0,01 mm. Door het spiltoerental aan te passen, heeft u controle over de werking van het gereedschap. De machine geleidt de frees langs voorbereide paden en creëert contouren, uitsparingen en graveringen.

Je kunt gaan van reclame-elementen en decoraties tot prototypes en op maat gemaakte onderdelen.

Mechanica

Kogel SFU 1204, 12 × 4 mm en lineaire geleiding

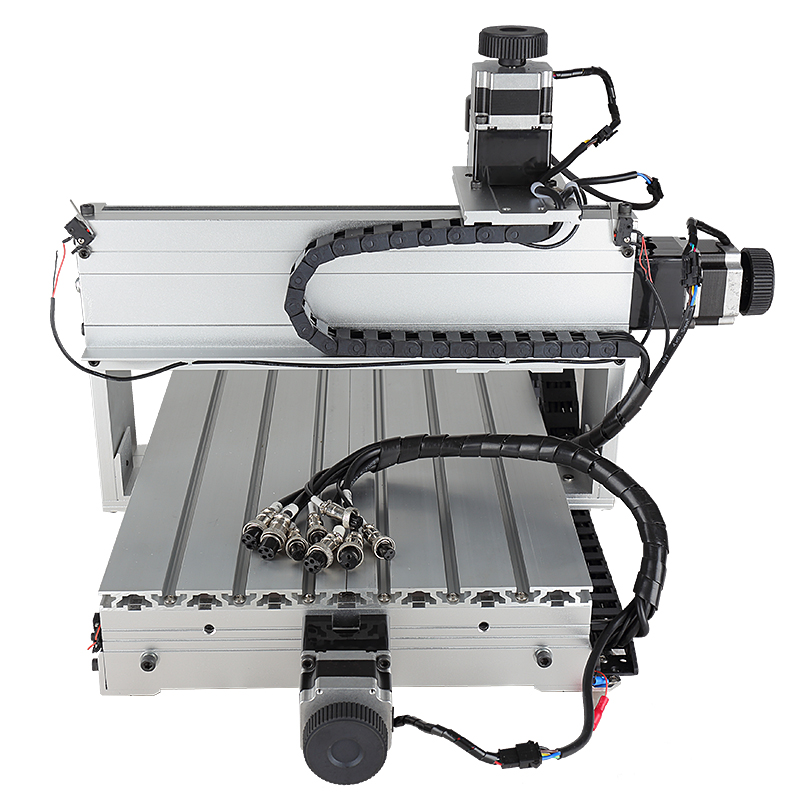

Het frame is gemaakt van 6063 en 6061 aluminium. De geleiding maakt gebruik van verchroomde assen en lineaire lagers; de diameters van de X/Y/Z-as zijn 16/16/12 mm. Het frame, de schroeven en de geleiders werken samen om de assen te verplaatsen. Deze structuur vormt de basis voor milling by design.

Uw eigen CNC-station geeft u de vrijheid om latere versies van het detail te maken en voorbereide paden te herhalen.

Bestuurder en verbinding

Mach3 / CNCUSB via interface - voorbereiding van code en parameters

Mach3 werkt met de machine via de LPT-LPT-kabel, en CNCUSB via de LPT-USB-kabel. De besturing verbindt de voorbereide G-code met de beweging van de machine. Dankzij de communicatie met de controller kunt u de taak uitvoeren met behulp van de juiste software.

U krijgt de mogelijkheid om uw eigen CAD/CAM-ontwerpen te maken en dezelfde geometrieën in volgende bestellingen te herhalen.

Ruimte voor details en ontwerpen

Het werkgebied is 300 × 400 × 75 mm. De tafel is doorgeefbaar, waardoor je een langer item kunt plaatsen en stapsgewijs kunt verplaatsen. Het werkgebied biedt ruimte voor het maken van contouren, zakken en gegraveerde elementen. U kunt het beschikbare formaat gebruiken voor een enkel item of een arrangement van meerdere details.

Handig voor prototypes, decoraties, borden en korte series gemaakt in uw eigen werkplaats.

Bediening binnen handbereik

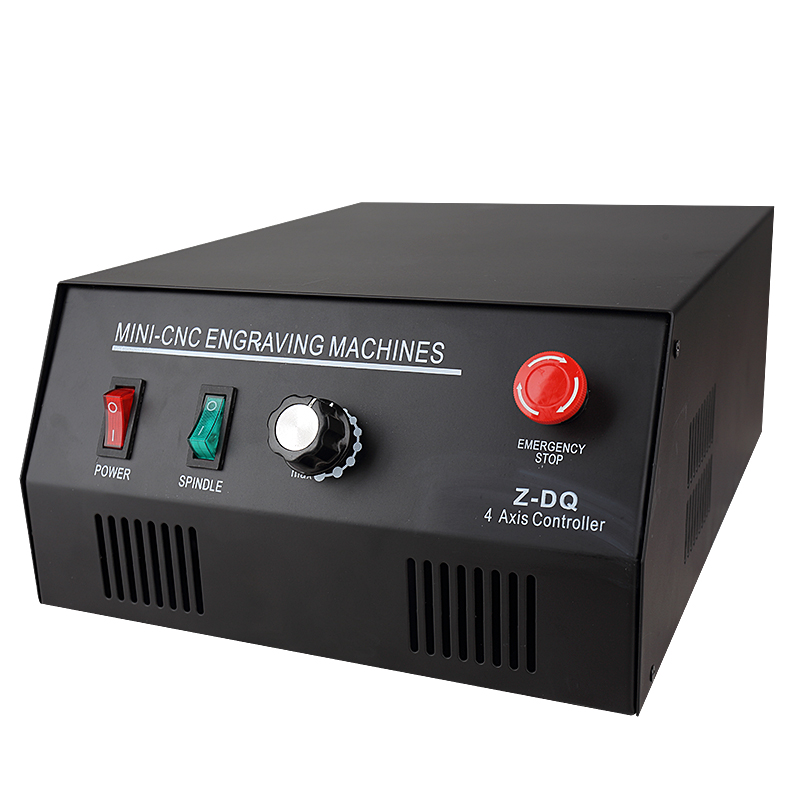

De controller combineert aandrijf- en spilaansluitingen en beschikt over een noodstopknop. De controller brengt de aansluitingen en functies van de machine samen die nodig zijn voor de taak. Een noodstopknop maakt deel uit van de uitrusting.

Service op de werkplek biedt gemakkelijke toegang tot taakbeheer en daaropvolgende projecten.

Sonde- en eindschakelaars

Automatische controle op Z-basisinstelling

De Z-as-taster helpt automatisch de nulpositie van het gereedschap ten opzichte van het materiaal te bepalen. De Z-assonde helpt bij het bepalen van de positie van het gereedschap ten opzichte van het materiaal. Eindschakelaars helpen het bewegingsbereik van de as te regelen.

Dergelijke apparatuur vergemakkelijkt de afhandeling van latere details en de organisatie van het dagelijkse CNC-werk.

Vierde as

Roterend hulpstuk beschikbaar voor aankoop

De controller is voorbereid voor vier assen, terwijl het draaihulpstuk zelf apart wordt aangeschaft. Met rotatie kunt u de bewerking van een cilindrisch object plannen met het juiste programma en opspannen. De vierde as breidt de mogelijkheden van het werken met cilindrische elementen uit. Detailrotatie maakt projecten mogelijk die verder gaan dan één enkel vlak oppervlak.

Dit is een aantrekkelijke richting in de ontwikkeling van het aanbod met decoratieve elementen, gravering en bewerking rondom het object.

Materialen voor uw projecten

Hout en planken

Hout, MDF en passende composietplaten - contouren, zakken, reliëfs en gravering.

Kunststoffen

Plexi/acrylaat en PVC - frezen.

Geselecteerde metalen en andere materialen

Aluminium - graveren en bewerkingen aangepast aan de kracht en stijfheid van de machine.
Gips.

Software en besturing

G-code en juiste besturingsconfiguratie

De besturing verbindt het voorbereide project met de apparaatbediening en taakparameters.

Met uw eigen bestanden kunt u individuele projecten implementeren, latere versies van de details voorbereiden en voor volgende bestellingen terugkeren naar de geselecteerde geometrie.
